【专利】耐磨损型汽车电磁暖水阀(专利号:201921327988.7)

专利号：201921327988.7
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江荣际汽车零部件有限公司
专利分类号：F16K1/36(20060101)

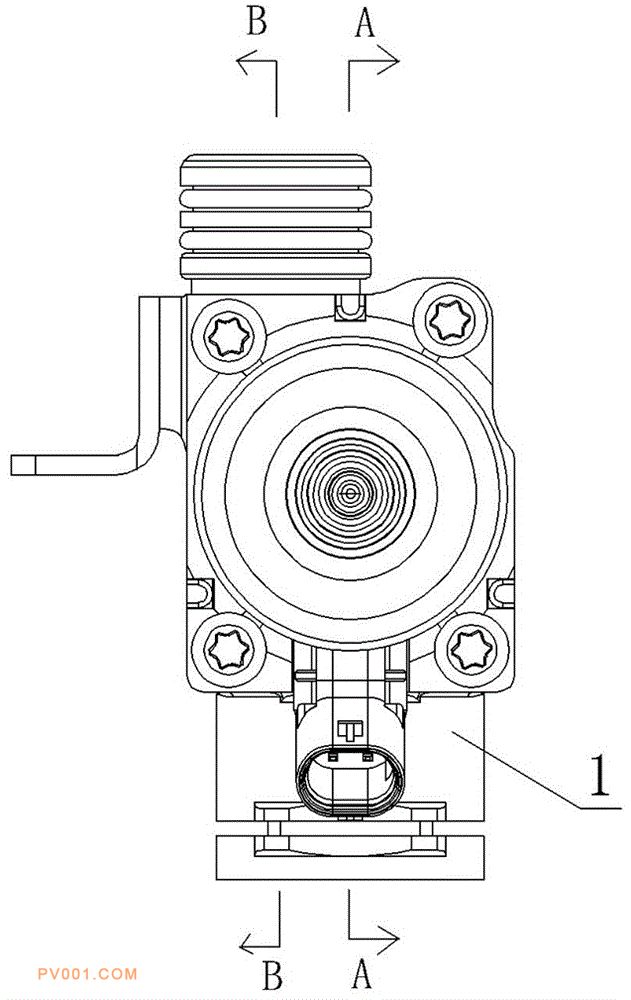

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种耐磨损型汽车电磁暖水阀，包括有阀体，所述阀体内设有进水通道、出水通道和电磁阀，其特征在于：所述进水通道与出水通道通过中心通孔相连通；所述电磁阀包括有外壳、线圈组件、阀杆、动铁芯和定铁芯，外壳连接在阀体上，外壳与阀体之间设有膜片，线圈组件设置在外壳内，阀杆可轴向移动设置在线圈组件中心并穿设在膜片上，且定铁芯活动套设在阀杆上，动铁芯固定套设在阀杆上，定铁芯与动铁芯之间设有复位弹簧，动铁芯设置在定铁芯上方，且动铁芯外侧设有铁芯套，所述阀杆下端设有锥形密封垫，该锥形密封垫的锥面与中心通孔的上端口密封配合；所述动铁芯采用真空退火工艺处理。本实用新型结构合理，性能稳定。
