【专利】一种单体汽车水泵泵座加工工装(专利号:201911314869.2)

专利号：201911314869.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：河南飞龙(芜湖)汽车零部件有限公司
专利分类号：B23B41/00(20060101)

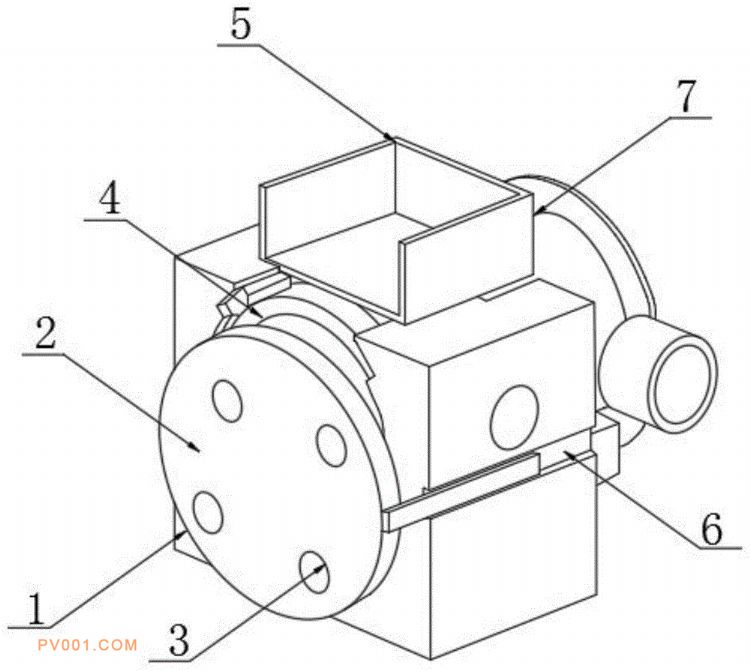

专利摘要：公开（公告）日:2020-04-14摘要:本发明涉及汽车水泵加工领域，具体公开了一种单体汽车水泵泵座加工工装，包括工装底座，所述工装底座的外侧设置有侧定位孔，所述侧定位孔的下方设置有滑槽，所述工装底座的前表面安装有钻孔工装，所述钻孔工装的前表面设置有工装孔，且钻孔工装的后表面连接有限位套。利用钻孔工装和限位套可以做到多泵座的钻孔，橡胶材质的限位套连接杆可以对水泵前端的泵座起到定位作用，工装底座外侧的侧定位孔可以安装定位柱从而起到对泵组的外侧固定定位，防止泵座安装时位置偏移，可以将钻孔工装通过工装滑杆和工装底座的外侧的滑槽安装滑动连接，通过钻孔工装上的工装孔可以对泵座的通孔进行定位作用。
