【专利】一种安全性强的球阀(专利号:201920444327.6)

专利号：201920444327.6
专利状态：有权
专利类型：[实用新型]
专利申请人：国威阀门制造有限公司
专利分类号：F16K5/06(20060101)

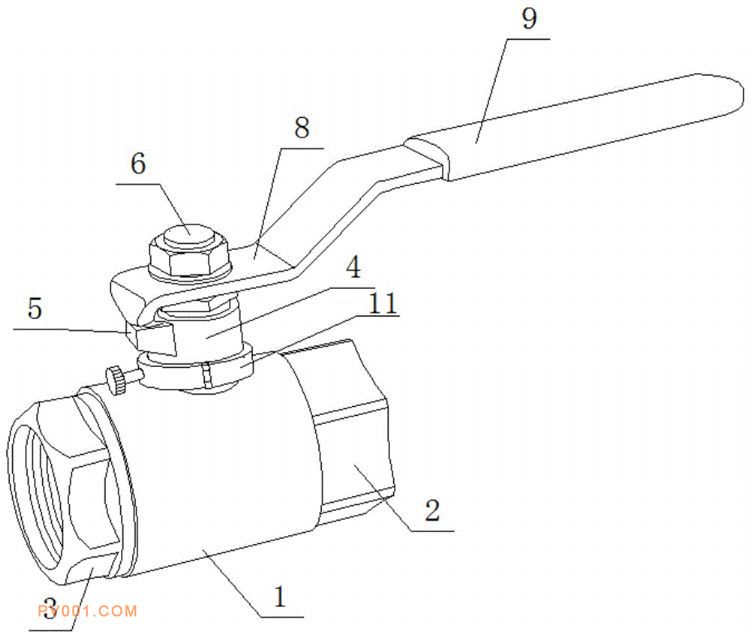

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种安全性强的球阀，其结构包括阀体、出水口、进水口、连接头、限位块、连接杆、球阀、把手和保护套，为解决球阀把手受外力容易转动，无法进行固定，存在危险的问题，通过在连接头底部设置了限位装置，通过松开旋钮，旋转第一箍块和第二箍块，带动限位杆转动到合适位置，再旋紧旋钮进行固定，通过限位杆限制把手的转动，达到防止把手受外力转动的效果，为解决现有的球阀仅通过生胶带进行密封连接，密封效果不佳的问题，通过在出水口和进水口的内表面设置了密封装置，在与外接管道连接时，外接管道沿着出水口向内移动，挤压压片，使其沿着连接套滑动，对密封件施加压力，使密封件受力变形膨胀进行密封，达到良好的密封效果。
