【专利】一种气密排烟阀(专利号:201921310116.X)

专利号：201921310116.X
专利状态：有权
专利类型：[实用新型]
专利申请人：江西和泰环境科技有限公司
专利分类号：F16K1/226(20060101)

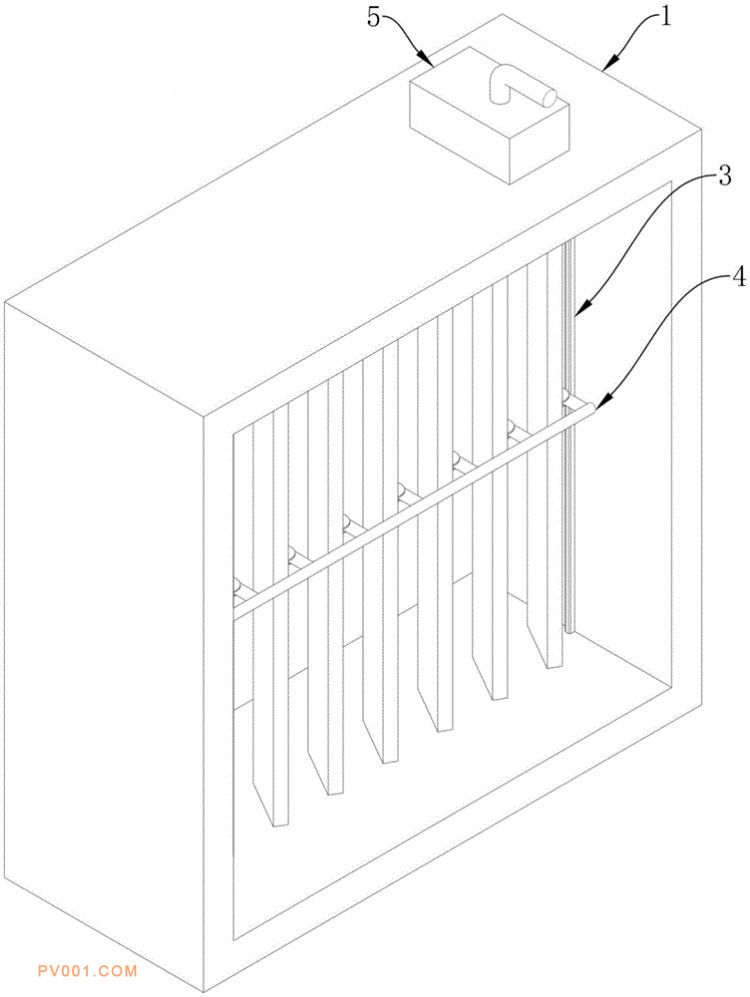

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及排烟阀技术领域，具体为一种气密排烟阀，包括外壳，外壳为前后贯通的结构，且外壳内壁的侧面开设有左右对称的两个固定槽，外壳内部设有叶片组，叶片组由多个叶片首尾相接构成，且叶片的上下两端与外壳的内壁通过转轴转动连接，位于最边缘的叶片远离其他外壳的端面开设有密封槽，固定槽内嵌设有密封件，密封件包括位于固定槽内部的弹簧，弹簧靠近叶片组的一端设有密封垫，且密封垫与密封槽相适配；本实用新型通过密封件与叶片上的密封槽相配合，在叶片处在闭合状态时，密封垫插入密封槽内，避免因叶片与外壳内壁的左右侧面间存在间隙，导致的排烟阀气密性下降的问题，提高了排烟阀的气密性，结构简单，使用便利。
