【专利】一种软轴传动式多出水口深井潜水泵(专利号:201921375440.X)

专利号：201921375440.X
专利状态：有权
专利类型：[实用新型]
专利申请人：阳谷东润建筑机械有限公司
专利分类号：F04D29/043(20060101)

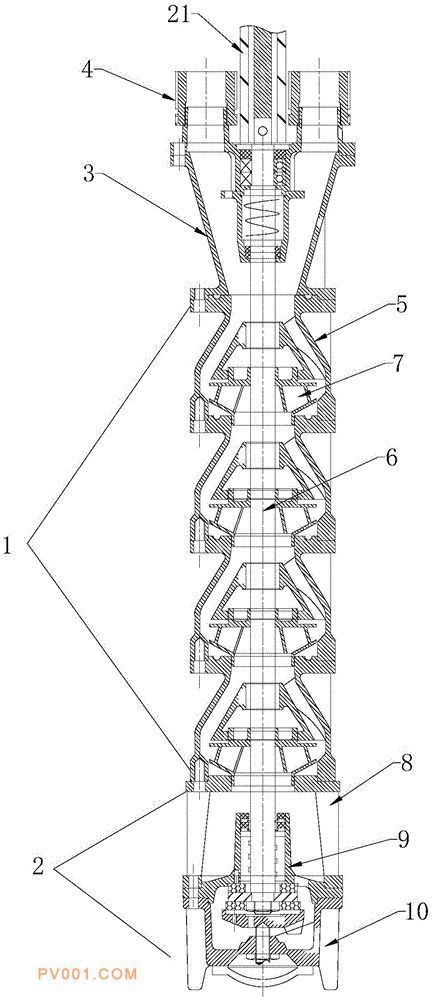

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种软轴传动式多出水口深井潜水泵，包括泵体、用于安装泵体的底座、出水腔体及出水法兰盘，泵体包括多级导流壳体和泵轴，底座包括上腔体、第一密封室和下腔体，上腔体、第一密封室和下腔体采用螺纹或螺栓联成一体；出水腔体内设置有第二密封室，传动软轴和泵轴在第二密封室内紧固连接在一起，出水法兰盘中心穿设有传动软轴，出水法兰盘外缘上设置有多个出水口，多个出水口的开口朝上且对称设置，多个出水口可以对应连接多个输水管路；出水法兰盘采用螺纹或螺栓与出水腔体固定连接在一起。本实用新型结构设计合理，适用环境更加广泛，安全性能更高，使用更加方便，利用率大幅度提高。
