【专利】一种高效三元流节能水泵(专利号:201921200868.0)

专利号：201921200868.0
专利状态：有权
专利类型：[实用新型]
专利申请人：湖南点亿能源科技有限公司
专利分类号：F04D29/22(20060101)

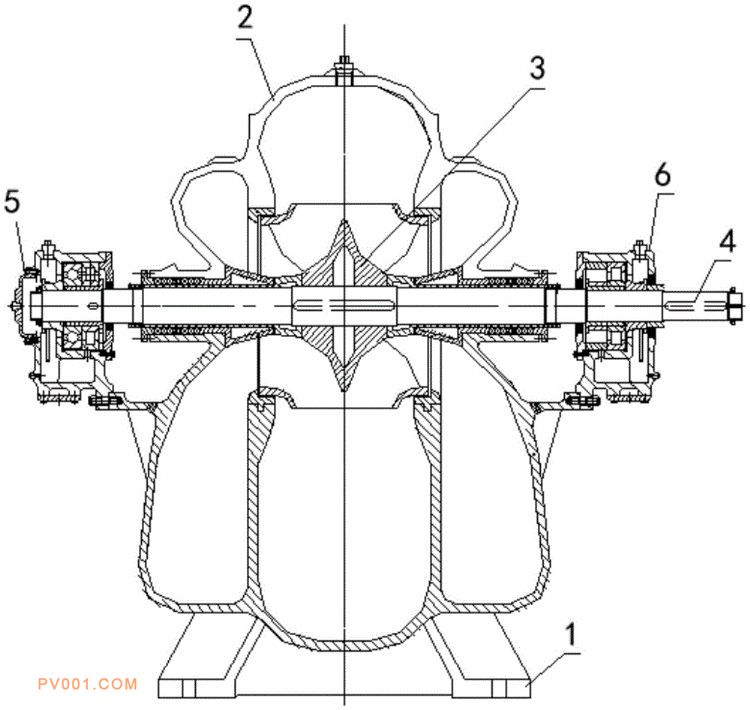

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种高效三元流节能水泵，包括基座、安装在基座上的泵壳、安装泵壳内的转轴，转轴上设有叶轮，叶轮包括轮毂和叶轮片，轮毂安装在转轴上，轮毂的四周固定连接若干叶轮片，叶轮片上分布有进口角和出口角，叶轮沿着转轴中心方向构成凹凸的旋转曲面，叶轮配以先进的三元流叶轮制造工艺，使叶轮的叶片型线完全达到设计要求，最大限度地降低了泵内的损失、冲击和噪音，泵的效率和运行可靠性得以显著提高，提高了工作效率和叶轮的使用寿命，降低了能耗，这种结构水阻大幅度减小，使进入水泵泵壳体内的水沿曲面高速运行，极大地提高了水泵的功效，本实用新型结构简单、实用性强、易于使用和推广。
