【专利】一种电子膨胀阀转子定子简易定位结构(专利号:201921435509.3)

专利号：201921435509.3
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江恒森实业集团有限公司
专利分类号：F16K31/02(20060101)

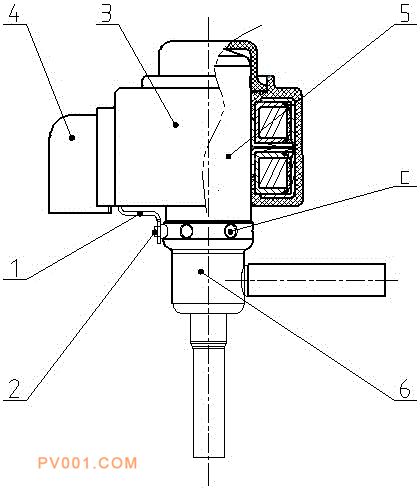

专利摘要：公开（公告）日:2020-04-17摘要:一种电子膨胀阀转子定子简易定位结构，由定位臂、定位头、定子部件、接线盒盖、转子部件、阀体组成。所述的定位臂为Z形金属冲压件，一端设定位头的安装孔，另一端设与定子部件固结用的施焊空穴，中段开设长槽。所述的定子部件外形呈圆柱状且在圆周的一侧设有矩形接线盒、接线盒盖，它与传统定子结构作比较，只是在接线盒位置设有供定位臂安装的插槽，槽内侧定子骨架金属裸露，作为与定位臂固结的施焊点。所述的阀体外形呈圆台阶状，内腔设阶梯孔，与传统阀体比较其不同点在于阀体与转子部件接壤区的圆周上设有与定位头对应的一组定位孔。电子膨胀阀安装时，在定位头和定位孔的作用下，可根据工况条件对工位进行选向固定。
