【专利】一种高精度等量分配阀结构(专利号:201921160376.3)

专利号：201921160376.3
专利状态：有权
专利类型：[实用新型]
专利申请人：新乡市华航航空液压设备有限公司
专利分类号：F16K11/10(20060101)

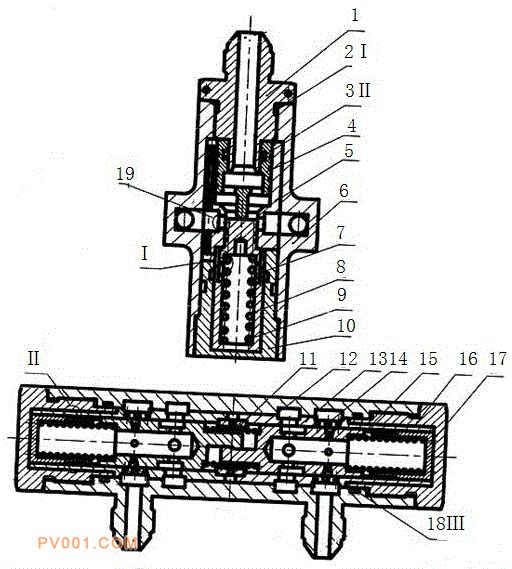

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种高精度等量分配阀结构，包括入口接头，入口接头与上半部分壳体采用螺纹连接，胶圈Ⅰ螺纹根部密封，活塞杆在活塞套内部与入口接头采用胶圈Ⅱ静密封连接，活塞、平衡弹簧、限位弹簧座位于上半部分壳体内部，调节杆采用静密封与上半部分壳体螺纹连接，阀套、阀芯、复位弹簧、档环、弹簧、弹簧座位于下半部壳体腔内，在其壳体两端装上端盖，与壳体通过胶圈Ⅲ静密封，且螺纹连接，使其左、右阀芯处于壳体腔对称位置。本实用新型有益效果是提供了一种集成度高、重量轻，流量调节范围大，调节精度高的等量分配阀。对执行机构流量精度调节实现同步运行，优化系统结构，减轻重量，降低成本具有重要作用。
