【专利】一种浮动球球阀(专利号:201921170958.X)

专利号：201921170958.X
专利状态：有权
专利类型：[实用新型]
专利申请人：永嘉县远丰阀门有限公司
专利分类号：F16K5/06(20060101)

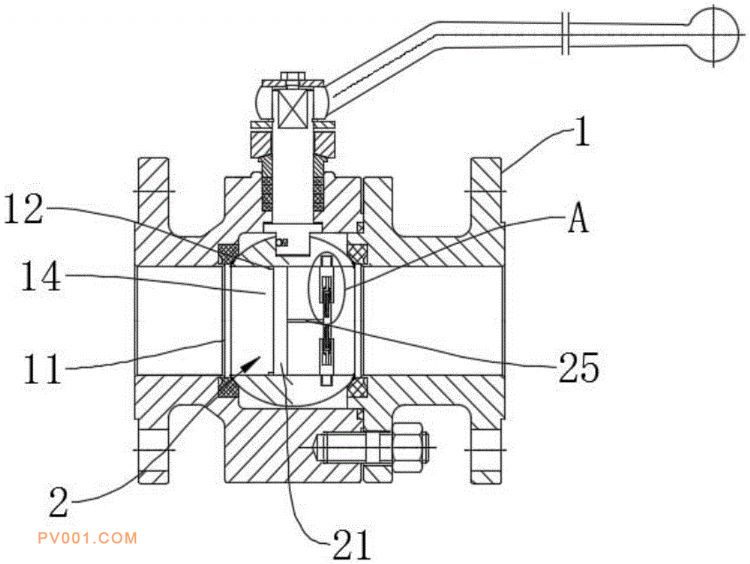

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种浮动球球阀，包括阀体，阀体转动安装有球体，球体上设有圆形出液孔，过滤装置包括圆环，圆环，圆环的内圈固定连接有若干个连接杆，连接杆的自由端固定连接在圆盘的外壁上，且连接杆之间的间隙内固定安装有过滤网，圆盘的中心处固定设有固定杆，固定杆的自由端固定连接在圆杆的侧壁中间处，圆杆的两端设有伸缩槽，伸缩槽内靠近固定杆的一端固定连接有弹性件，弹性件的自由端固定连接有滑块，滑块的自由面固定设有插杆，插杆的另一端滑动贯穿伸缩槽与圆柱上设有的圆形腔内壁固定连接，且圆形腔的内壁与圆杆外壁滑动贴合，圆柱远离固定杆的一面固定设有止动销，止动销与圆形出液孔上设有的止动槽活动卡接。
