【专利】一种散热器恒温控制阀(专利号:201920938138.4)

专利号：201920938138.4
专利状态：有权
专利类型：[实用新型]
专利申请人：欧文托普(中国)暖通空调系统技术有限公司
专利分类号：F16K1/48(20060101)

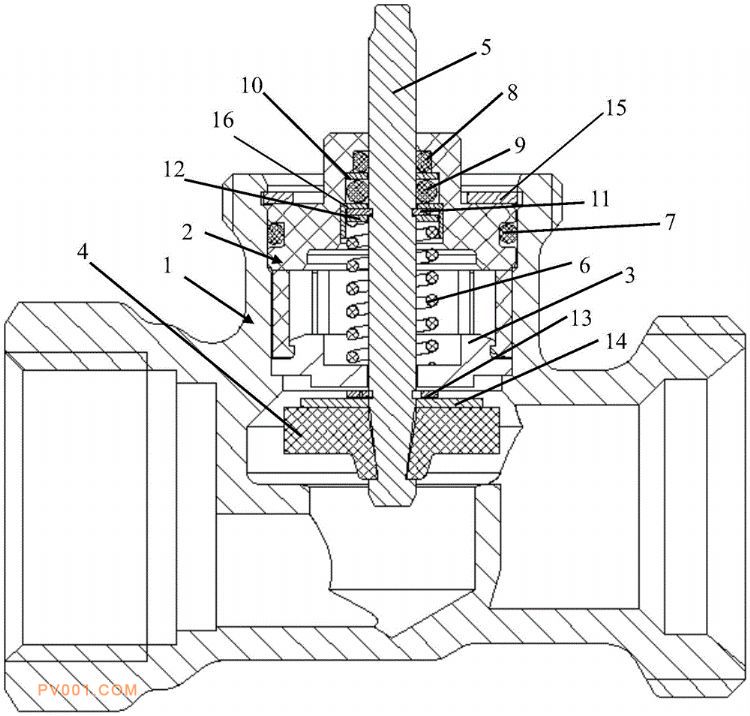

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开一种散热器恒温控制阀，包括阀体、阀芯上盖、阀芯座、密封座和阀轴，阀体上设置有与进出口连通的阀体口，阀芯上盖底部与阀芯座上部可解除式卡接且两者均卡接于阀体口内壁上，阀芯上盖上部通过挡圈限定于阀体口内侧上部内，阀芯上盖套设且密封连接于阀轴上，阀芯座和密封座均套设于阀轴上，阀轴中部套设有弹簧，阀芯上盖内侧设置有杯形挡环，弹簧上端弹性相抵于杯形挡环底部，弹簧下端弹性相抵于阀芯座上部，密封座位于阀芯座下方且可解除式套设相抵于阀轴底部上。本实用新型的一种散热器恒温控制阀不仅保证了温控阀的密封，又能方便快捷安装。
