【专利】一种用于智能化阀门电动装置的手持式设定器(专利号:201921137229.4)

专利号：201921137229.4
专利状态：有权
专利类型：[实用新型]
专利申请人：河南华表仪控科技有限公司
专利分类号：F16K31/02(20060101)

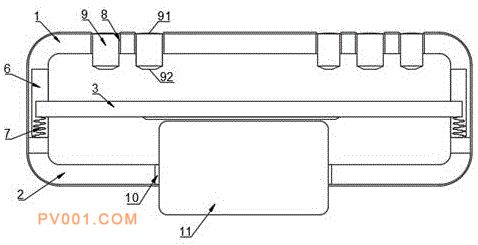

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种用于智能化阀门电动装置的手持式设定器，涉及手持式设定器技术领域，包括上壳、下壳和电路板，所述上壳边缘固定连接有卡扣，所述下壳边缘固定连接有卡槽，所述卡扣卡合有卡槽，所述上壳内周侧开设有滑槽，所述滑槽滑动连接有电路板周侧，所述滑槽底部固定连接有多个弹簧，多个所述弹簧远离滑槽一端固定连接有电路板周侧，所述上壳外表面开设有多个按键槽，所述按键槽8内滑动连接有按键，本实用新型，进行按钮操作时，首先捏住抵靠块，使电路板沿滑槽克服弹簧拉力抵靠至滑槽一侧，此时按压下按键的按压端，按键底部触点连接到电路板，实施遥控，通过电路板和按键的两相移动来控制遥控，有效防止误按操作。
