【专利】一种折叠式排烟防火阀(专利号:201921435924.9)

专利号：201921435924.9
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏峰华空调设备有限公司
专利分类号：F16K17/38(20060101)

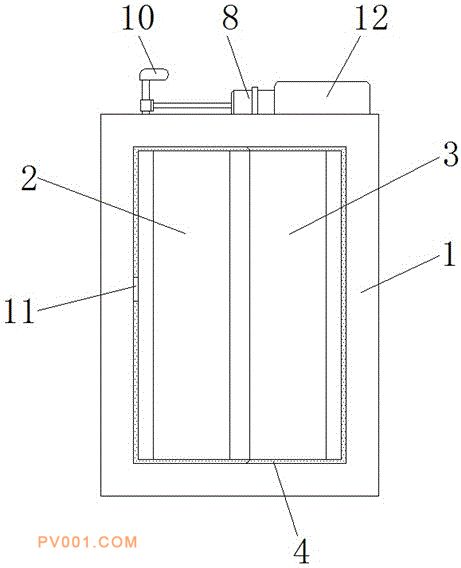

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及排烟防火阀技术领域，尤其涉及一种折叠式排烟防火阀,解决现有技术中存在的阀片容易因为积灰导致转动失灵的缺点，包括外壳，外壳的外部设置有内侧相互铰接的主动折叠片和从动折叠片，主动折叠片和从动折叠片的外侧以及上下两侧均设置有密封圈，主动折叠片的外侧上端固定有竖直的主动滑杆，从动折叠片的外侧上端固定有竖直的从动滑杆，外壳的顶部开设有两条共线且分别与主动滑杆和从动滑杆配合的滑槽，外壳的顶部安装有直线伺服电机和电控盒。本实用新型将传统的翻转型阀片改为折叠式，阀片相对外壳滑动配合，并由直线伺服电机驱动，简化了暴露在外的传动结构，减少了阀片转动失灵的发生。
