【专利】一种用于光热发电的熔盐止回阀(专利号:201920644159.5)

专利号：201920644159.5
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江高中压阀门有限公司
专利分类号：F16K15/03(20060101)

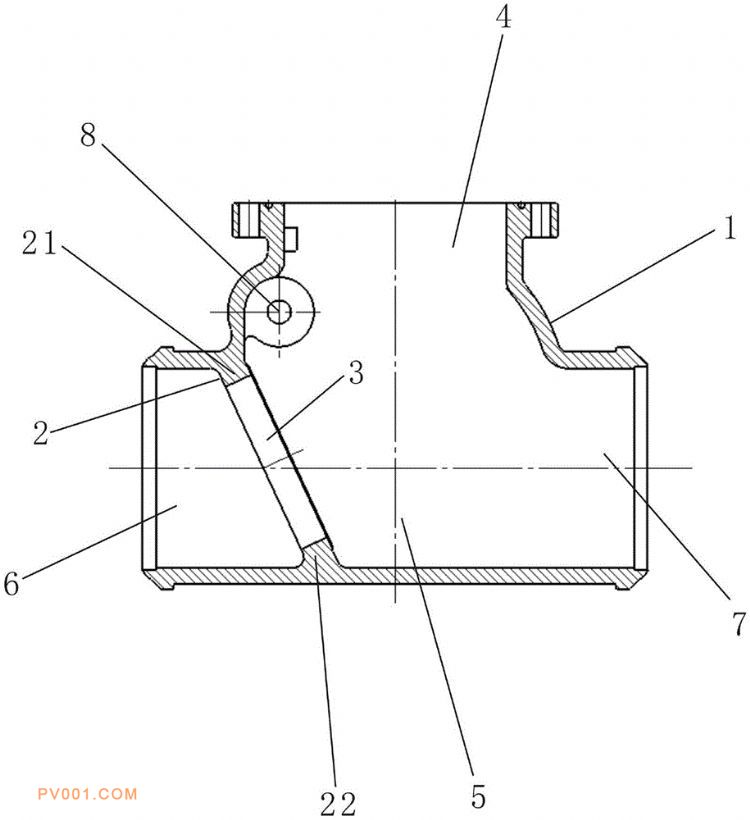

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种用于光热发电的熔盐止回阀，包括阀体、阀盖、阀座、阀芯以及阀杆，所述阀体内部设有阀腔，该阀腔分为上阀腔和下阀腔，所述阀体两端设有与所述下阀腔相通的流体进口和流体出口，所述流体进口与所述下阀腔的交界处设置有所述阀座，所述流体进口和所述流体出口位于同一水平面上，且所述流体进口和所述流体出口的顶面以及所述阀体的底面均与水平面相持平；所述流体进口上端与所述阀体相连接的拐角内侧面上延伸有一倾斜凸块一，所述阀体内侧底面上延伸有一倾斜凸块二，所述倾斜凸块一与倾斜凸块二相对设置共同构成所述阀座。本实用新型不仅解决了普通止回阀熔盐堆积的问题，还满足了阀体不被缩口，保证了阀门的流通能力。
