【专利】蝶阀阀板密封保护装置(专利号:201921360458.2)

专利号：201921360458.2
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市塘沽沃特斯阀门有限公司
专利分类号：F16K1/22(20060101)

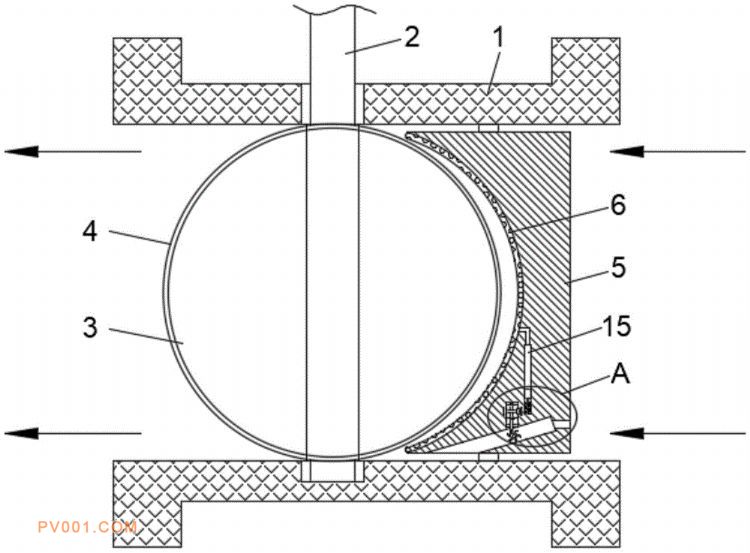

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了蝶阀阀板密封保护装置，包括蝶阀阀体、阀杆和阀板，所述阀板的侧面设有软密封层，所述阀板的右端固接有一个保护座，所述保护座的左侧面采用弧形结构，且弧形结构表面固定贴设有条形弹性气囊，所述保护座的右侧面开设有一个水平的进水孔，所述进水孔连通有一个倾斜设置的出水槽，且出水槽的下端位于保护座的底部，所述保护座内部还设有配合条形弹性气囊的传动机构。本实用新型能够对阀板侧面的软密封层进行保护，防止其受到输送介质的正面冲刷，从而能够保证阀板以及软密封层的密封效果，延长阀门整体的使用寿命，并能够保证生产效率。
