【专利】一种地源热泵系统(专利号:201921218928.1)

专利号：201921218928.1
专利状态：有权
专利类型：[实用新型]
专利申请人：陕西省水工环地质调查中心
专利分类号：F25B30/06(20060101)

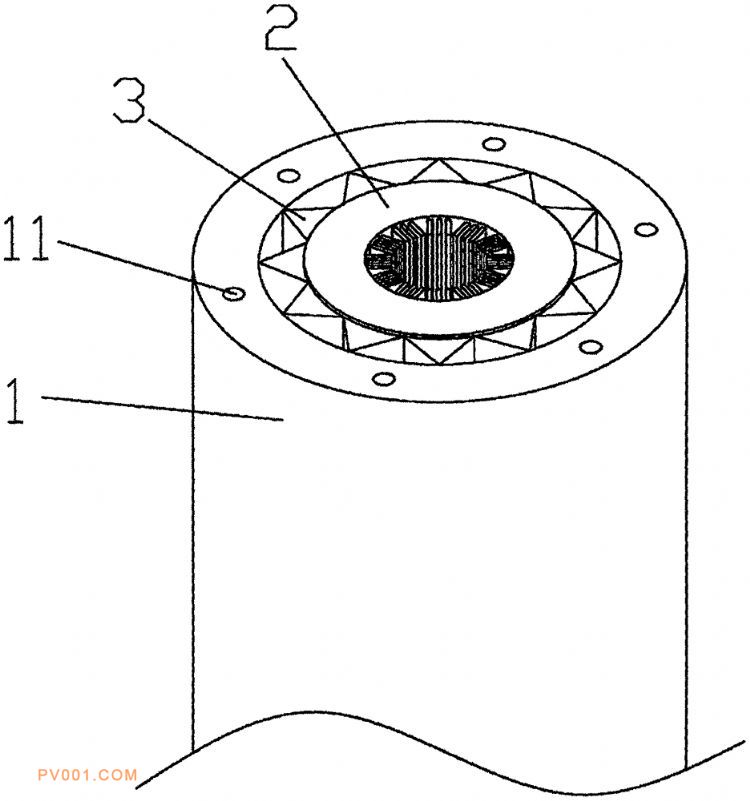

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种地源热泵系统，包括该系统包括地热泵主机、热交换管道、冷风机、热风机、热水器、热交换井以及设置在热交换井内的热交换器，所述地热泵主机包括压缩机、膨胀阀、蒸发器与冷却器，所述热交换器包括套管与埋地管，在套管下端固定有钻头，钻头上侧设有螺纹杆，螺纹杆螺纹连接在埋地管下端，埋地管的外侧设有一组热交换柱。本实用新型通过埋地管的外侧设有一组热交换柱，热交换柱的内侧均插接有三个导热杆，导热杆的一端设有一组热交换板，热交换板与热交换柱、导热杆为一体成型且均采用传热性能良好的紫铜制成，使用加快了埋地管内部与外部的能量转移，又能防止热交换管直接埋在地里造成的破裂。
