【专利】一种新型离心泵用诱导轮(专利号:201921245499.7)

专利号：201921245499.7
专利状态：有权
专利类型：[实用新型]
专利申请人：大连福岛精密零部件股份有限公司
专利分类号：F04D29/22(20060101)

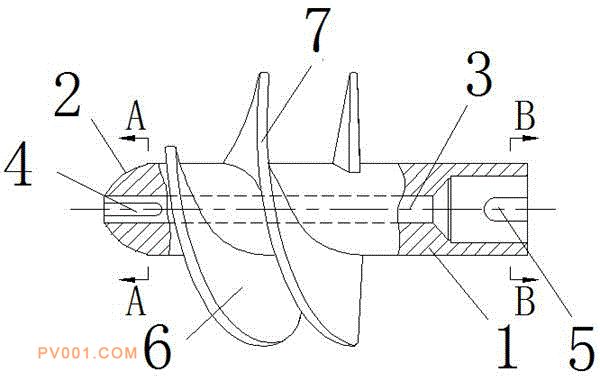

专利摘要：公开（公告）日:2020-04-17摘要:一种新型离心泵用诱导轮，属于离心泵内部动力部件的技术领域。该诱导轮包括圆柱形诱导轮主体，其前端为球形头，诱导轮主体内为圆柱形的中心孔，其前端为头部键槽，后端为尾部键槽；中心孔与定位轴相配合。该诱导轮它采用圆柱形主体，底部通过轴连接叶轮，主体轴面上均布2个螺旋诱导叶片，主体与叶轮装配环之间有定位装配孔。离心泵利用诱导轮产生的扬程对后面的离心叶轮起增压作用。而诱导轮只需要很低的吸入余量，但相当于提高了整个泵的吸入性能。因出口角大，且具有螺旋诱导叶片，利于汽泡的重新凝结，噪声较小、运行稳定，降低生产成本，延长了使用寿命。
