【专利】一种阀门自动对接装置(专利号:201921134641.0)

专利号：201921134641.0
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江百川导体技术股份有限公司
专利分类号：C21D9/00(20060101)

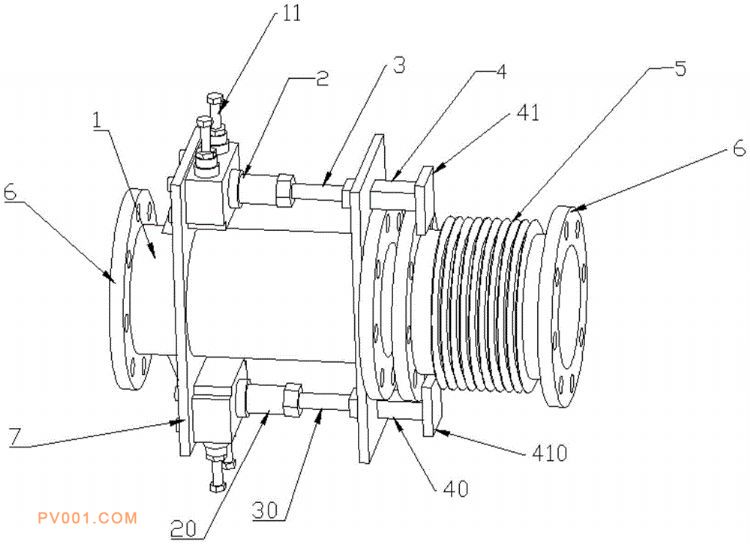

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种阀门自动对接装置，主要用于真空退火炉与抽真空泵之间的自动连接，它包括连接阀门，还包括波纹管补偿器，所述波纹管补偿器通过法兰固定连接在抽真空泵上，所述连接阀门通过法兰连接在真空退火炉的真空连接管道上，所述连接阀门上设有电磁换向阀以及气动装置，所述气动装置包括电磁换向阀气缸、螺纹杆、拉力杆，所述电磁换向阀气缸通过螺纹杆与拉力杆连接，驱动拉力杆自动连接压紧或松开波纹管补偿器，所述拉力杆可在螺纹杆上的螺纹段进行部分旋入，用以控制运动行程。本实用新型通过增设波纹管补偿器以及气动装置，实现管道阀门间的自动可靠对接、自动压紧以及自动松开动作，使退火炉实现抽真空工序的自动化。
