【专利】一种高温耐磨硬密封浮动球阀(专利号:201920624294.3)

专利号：201920624294.3
专利状态：有权
专利类型：[实用新型]
专利申请人：上海构领阀门有限公司
专利分类号：F16K5/06(20060101)

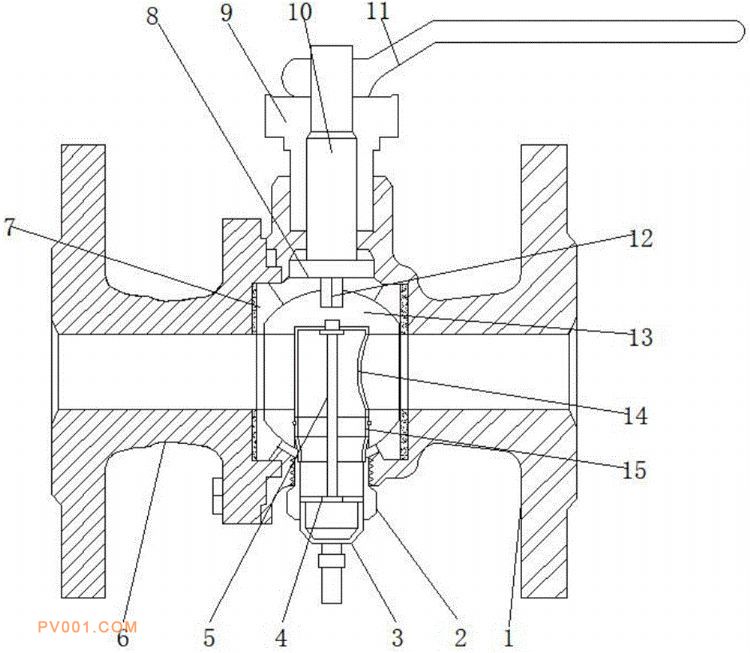

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种高温耐磨硬密封浮动球阀，包括阀座本体，所述阀座本体内壁设有球珠仓，且球珠仓内设有球珠，所述阀座本体两侧均设有连通球珠仓的输液通道，所述阀座本体包括第一半阀座和第二半阀座，且第一半阀座和第二半阀座通过螺栓固定，所述第二半阀座顶端转动设置有阀杆组件，所述阀杆组件一端设有多棱销，所述球珠顶端设有多棱槽，且多棱销与多棱槽插接，所述球珠侧壁开有连通两个输液通道的穿孔，所述球珠两侧均套设有密封环片。本实用新型丰富球阀功能，可以对物料件过滤，同时配合设置的排污斗和排污管，方便进行排污，减少球阀堵塞的可能性，可以在球珠受热膨胀时预留一定的位移空间，避免球阀卡死。
