【专利】球阀及其阀芯(专利号:201920970709.2)

专利号：201920970709.2
专利状态：有权
专利类型：[实用新型]
专利申请人：大陆汽车电子(芜湖)有限公司
专利分类号：F16K11/087(20060101)

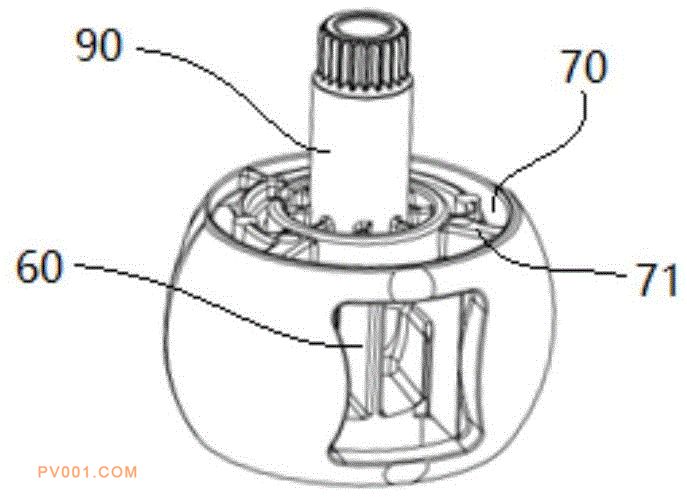

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提供了一种用于三通球阀的阀芯，该阀芯包括球壳，球壳的表面限定出供流体通过的凹槽，该凹槽包括上侧壁、下侧壁和位于两者之间的中间侧壁，凹槽的延伸方向与球壳的转轴线垂直。其中，在球壳的垂直所述转轴线的大圆截面中，所述中间侧壁包括位于中间位置的径向朝外延伸的突部、分别位于突部两端的两段直线部和位于中间侧壁最外端的两段尾部。根据本实用新型的阀芯能够有效减小球阀的体积和重量，并提高球阀的分流或混流效果等。此外，本实用新型还涉及使用了所述阀芯的球阀。
