【专利】一种磁力泵用后拉式轴承悬架(专利号:201920969414.3)

专利号：201920969414.3
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏武新泵业有限公司
专利分类号：F04D13/06(20060101)

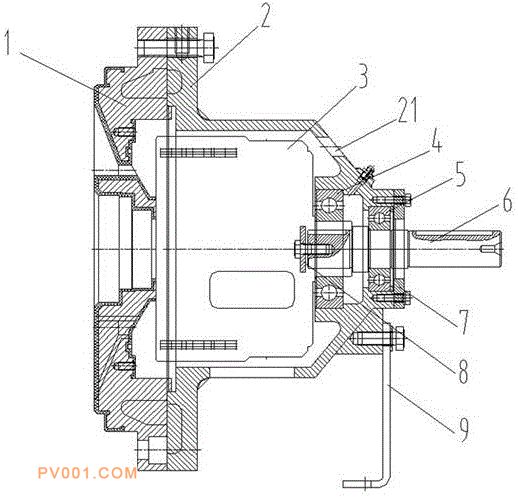

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种磁力泵用后拉式轴承悬架，包括泵盖，所述的泵盖右端通过螺栓固定有轴承悬架，所述的轴承悬架右端通过螺栓固定有轴承前压盖，所述的轴承前压盖内设置有后泵轴，所述的后泵轴左端通过外磁转子压板固定有外磁转子组件，所述的轴承悬架内壁且位于外磁转子组件外圈设置有第一滚动球轴承，所述的轴承悬架内壁且位于后泵轴外圈设置有第二滚动球轴承，所述的轴承悬架外侧环形均匀设置有若干个循环气流孔。本实用新型有益效果在于：轴承悬架靠近电机方向开有多个循环气流孔，可使电机运转时产生的冷却气流直接进入悬架体内，带走滚动球轴承运转时产生的热量，进一步提高滚动球轴承的使用寿命。
