【专利】一种旋转式陶瓷耐磨阀(专利号:201920877130.1)

专利号：201920877130.1
专利状态：有权
专利类型：[实用新型]
专利申请人：郑州鼎盛新技术有限公司
专利分类号：F16K3/06(20060101)

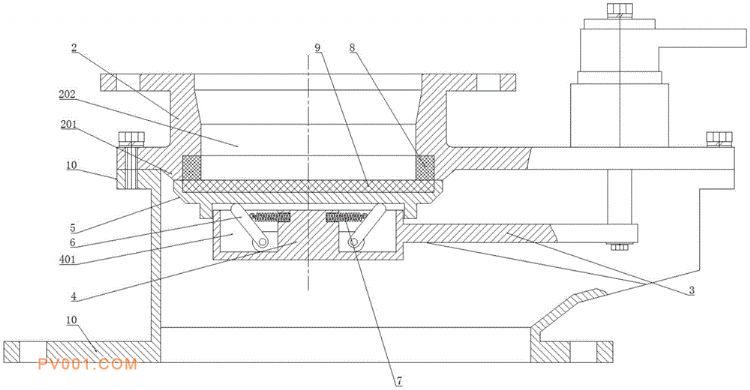

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种旋转式陶瓷耐磨阀，属于物质输送领域，本实用新型包括阀体，其具有：顶壁，顶壁底端面上具有一凸台部、于凸台部的端面上沿凸台部的轴向贯穿顶壁开设的料孔；位于顶壁下方、并与侧壁固定连接的侧壁；且顶壁与侧壁限定一与料孔连通的流通腔室；阀门，其包括：转动连接于顶壁底端面的曲柄、位于曲柄一端、其顶端面开设有环形槽的导向柱、套设于导向柱上并可相对导向柱滑动的阀门本体、以及布置于环形槽内、用于将阀门本体向上推的多点压紧装置；当耐磨阀关闭时，多点压紧装置将阀门本体上推，使得阀门本体的顶端面与凸台部的端面连接。该耐磨阀可以有效避免阀门与阀体侧壁在阀门开闭时摩擦受损，同时还能保障阀门密闭性。
