【专利】一种气路开关阀(专利号:201921411945.7)

专利号：201921411945.7
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州汇成洋自动化科技有限公司
专利分类号：F16K31/122(20060101)

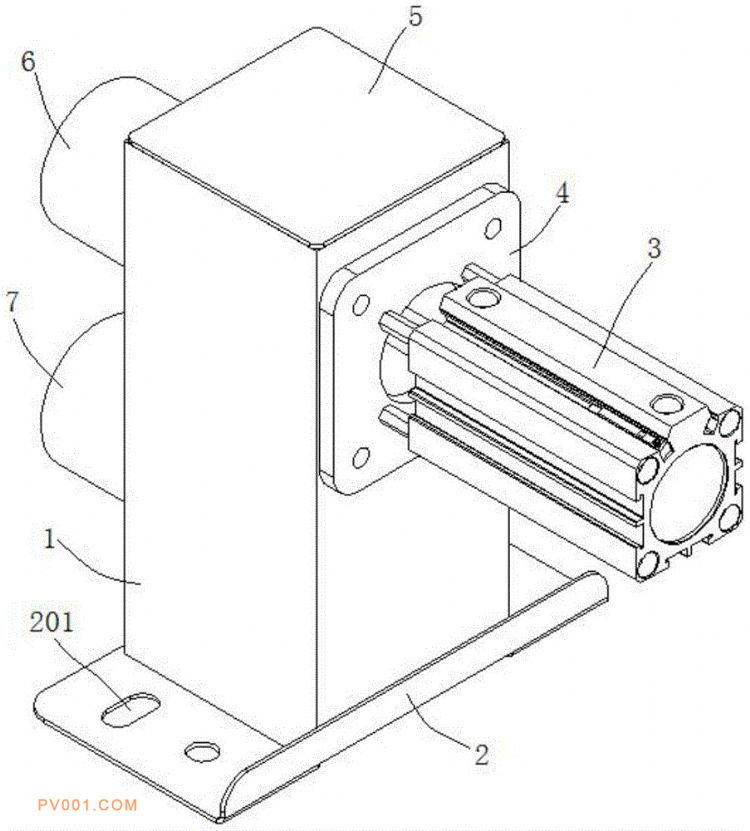

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种气路开关阀，涉及开关阀技术领域。本实用新型包括腔体及分别密封焊接在腔体上下两端部的上盖、基板，腔体的一侧密封焊接有与密封仓内部相连通的第一连接管、第二连接管，腔体的另一侧开设有泄压口，泄压口处固定安装有气缸，气缸的伸缩杆端部安装有垫圈。本实用新型通过在腔体上开设有泄压口、第一连接口、第二连接口，通过气缸驱动垫圈在密封仓的内部运动，实现气路的通断，该气路开关阀的流量大，切换气路方便迅速；切断气路时，负压风机不用频繁启动，风机泄压口无负载，节约电能，气路开关阀泄压和断流可同时进行，可用在涡旋风机、丝印机或其他通用型的需要用到大流量气流通断功能的设备上。
