【专利】一种磁吸式开关阀门装置(专利号:201921092767.6)

专利号：201921092767.6
专利状态：有权
专利类型：[实用新型]
专利申请人：河南华表仪控科技有限公司
专利分类号：F16K35/16(20060101)

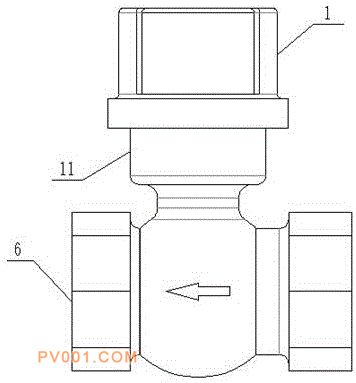

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种磁吸式开关阀门装置，包括阀体，阀体内的阀轴及温度探头，阀轴连接转动电机；阀体上还设有磁吸限位组件，磁吸限位组件包括上壳体、下壳体及压板，下壳体与阀体固定连接，阀轴及温度探头伸入下壳体内；下壳体内还设有直流电磁铁、齿轮、齿抓及弹簧；直流电磁铁连接有控制板，齿轮套设在下壳体内的阀轴上，齿抓的末端与下壳体铰连接，前端设有与齿轮啮合的齿槽，齿抓的一侧连接直流电磁铁的磁柱，另一侧通过连接有弹簧；下壳体与上壳体为可拆卸连接。本实用新型结构简单，维护方便，机械磨损低，设备使用寿命长；反应灵敏，对阀门的开合起到精准的控制，工作原理简单，操作简单有效，杜绝了在阀门的私自打开的状况发生。
