【专利】深海扬矿泵倒流保护装置(专利号:201911317229.7)

专利号：201911317229.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国船舶重工集团公司第七0四研究所
专利分类号：F04D7/04(20060101)

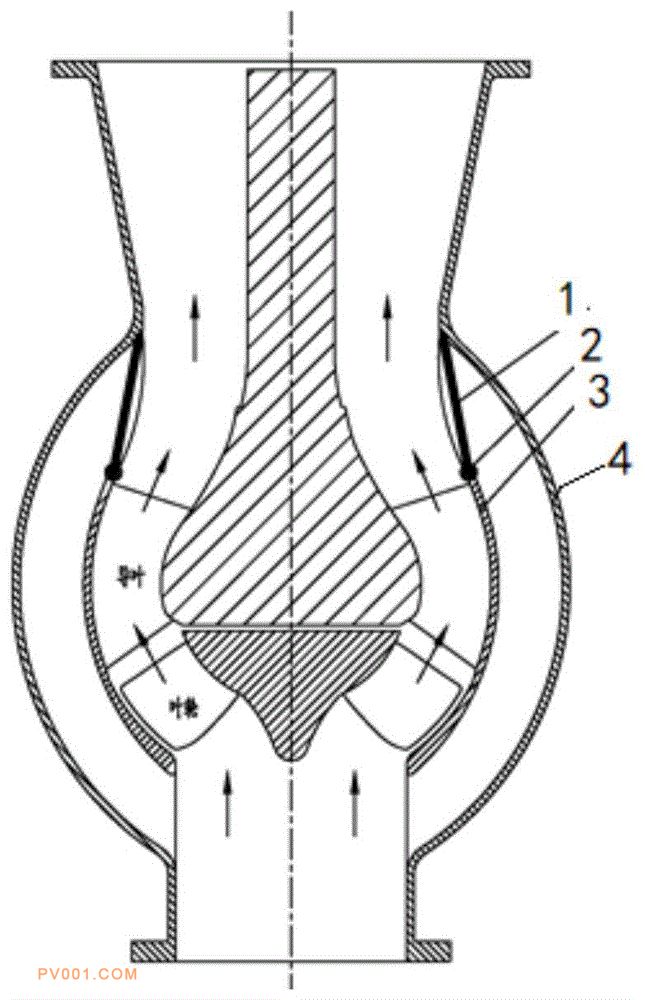

专利摘要：公开（公告）日:2020-04-14摘要:本发明涉及一种深海扬矿泵倒流保护装置，包括拍门、内壳体、外壳体，所述内壳体、外壳体的下部流道连通进口，所述内壳体、外壳体上部流道分别连通出口；所述内壳体上部与外壳体之间设有拍门，拍门通过铰链结构与内壳体连接，当拍门关闭内壳体流道后所述内壳体和外壳体之间形成外流道，通过拍门开或关内壳体流道，既能保证深海扬矿泵工作时矿浆通过内流道流到扬矿泵出口，又能保证深海扬矿泵停止工作时管道内的矿浆顺利通过外流道流回扬矿泵入口，有效防止矿物外泄污染、起到保护海洋环境的作用。本发明与扬矿泵止回阀相比，不仅结构简单、管道阻力小，而且维护方便、可靠性高，能减小扬矿泵工作时的管内损失还能解决扬矿泵止回阀易损坏的问题。
