【专利】一种衬氟气动V型球阀生产用夹持装置(专利号:201920937895.X)

专利号：201920937895.X
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽南氟化工设备有限公司
专利分类号：B25B11/00(20060101)

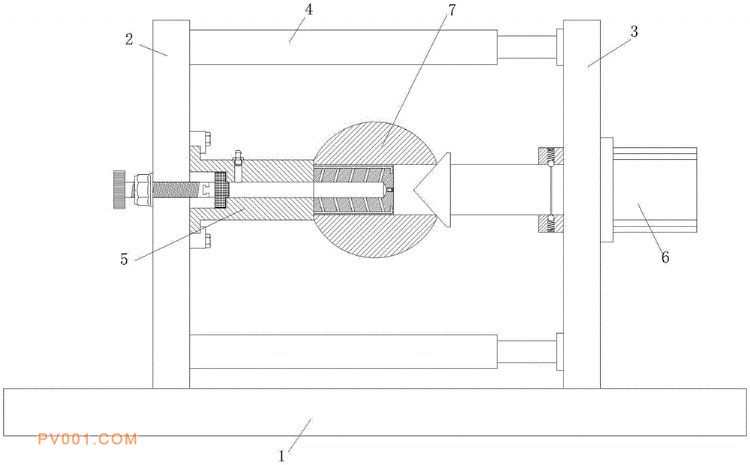

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种衬氟气动V型球阀生产用夹持装置，包括台架，所述台架的上表面沿竖直方向安装有支撑板，所述支撑板的一侧安装有滑动板，所述支撑板的一侧安装有平拉组件，所述平拉组件带动所述滑动板沿所述台架靠近或远离所述支撑板滑动，所述支撑板的中部安装有涨紧组件，所述滑动板的中部安装有转动组件，本实用新型使用液压油传递压力给涨紧套的方式实现了球阀球心的涨紧固定，使球阀球心的内孔收到均匀的涨紧力，保证了球阀的定位精度，转动组件能够带动涨紧组件同时转动，能够使球阀在转动一定角度后还能够保证定位的精度，定位套的设置为转动轴是否转动到位作出提醒，进而提高了对球阀球心两端进行加工时的定位精度。
