【专利】一种多头微量注液泵(专利号:201921061619.8)

专利号：201921061619.8
专利状态：有权
专利类型：[实用新型]
专利申请人：东莞市诚天机械科技有限公司
专利分类号：F04B9/12(20060101)

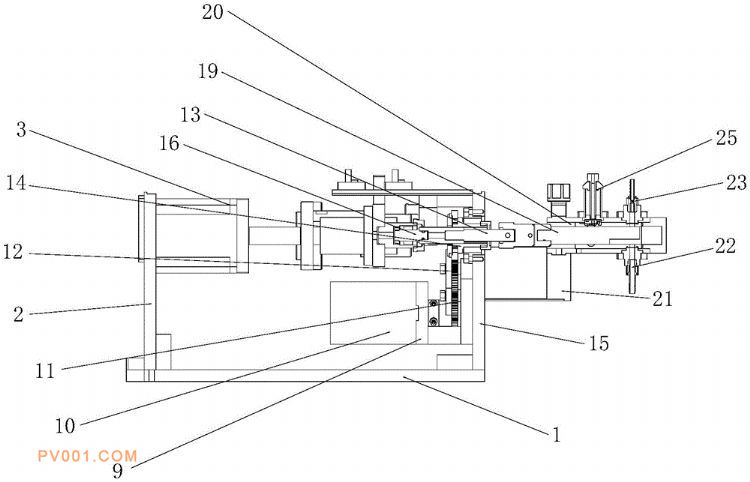

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及电池注液设备技术领域，具体涉及一种多头微量注液泵，包括底板，所述底板上设有丝杆步进马达组件、与丝杆步进马达组件连接的花键旋转马达组件、以及与花键旋转马达组件连接的四只注液泵；所述丝杆步进马达组件包括与步进马达立板固定安装的丝杆步进马达，所述丝杆步进马达的输出轴与滚珠丝杆连接，所述滚珠丝杆的端部设有丝杆螺母，所述丝杆螺母安装在丝杆螺母座上，所述滚珠丝杆的两侧对称设有导柱，所述导柱上套设有导套；本实用新型采用一出四结构，可通过调节滚珠丝杆移位参数，实现自动调节注液量的功能；与传统结构相比，该多头微量注液泵具有使用方便，精度高，易于推广和使用。
