【专利】一种精密螺杆注液泵(专利号:201921272408.9)

专利号：201921272408.9
专利状态：有权
专利类型：[实用新型]
专利申请人：东莞吉研达自动化设备科技有限公司
专利分类号：F04B13/00(20060101)

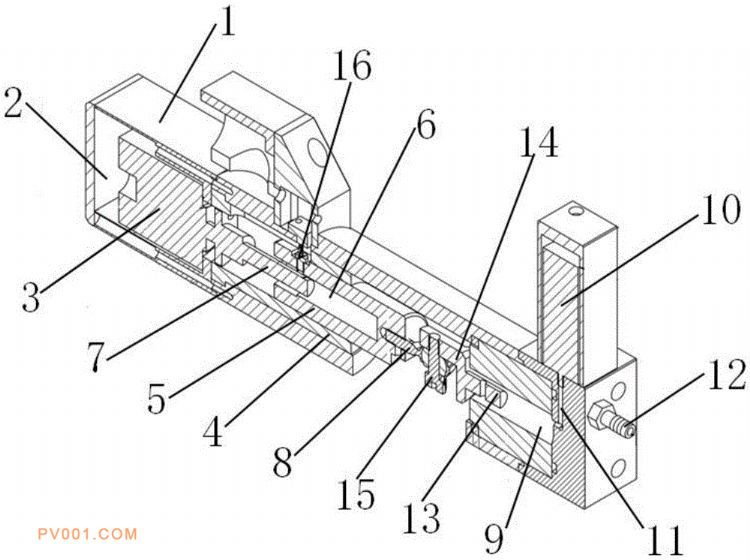

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种精密螺杆注液泵，包括注液泵主体、电机安装槽、电机、活塞套、活塞、螺孔、螺杆、关节轴承、储液室、储液槽、导液管、出液口、柱塞、安装板、连接螺栓和槽型开关，所述注液泵主体的一侧内壁上开设有电机安装槽，所述电机安装槽的内部固定安装有电机，所述注液泵主体位于电机一侧的内壁上镶嵌安装有活塞套，所述活塞套的内部套接固定有活塞；该实用新型精密螺杆注液泵，整体结构较为紧凑合理，自动化水平较高，其中通过螺杆、活塞等简单驱动结构，能实现液体的定量的泵出，利于后期注液精度的控制；解决了传统注液泵不够精密，对操作人员有较高的要求，调节注液量时不好操作、不易调准的问题。
