【专利】一种地泵管安装结构(专利号:201921227294.6)

专利号：201921227294.6
专利状态：有权
专利类型：[实用新型]
专利申请人：中冶建工集团有限公司
专利分类号：E04G21/02(20060101)

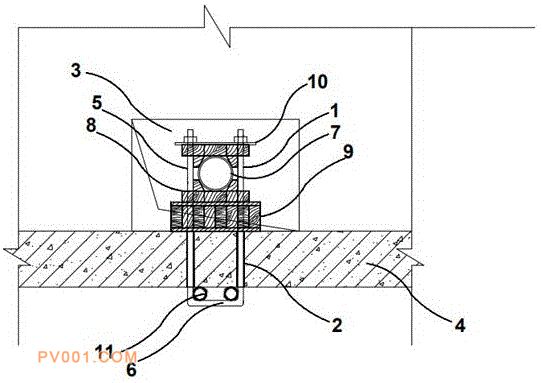

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种地泵管安装结构，包括U型连接件、地泵管导向件和中空套管，中空套管设有两个，所述U型连接件包括两平行设置的长杆以及两端分别与两长杆一端连接的短杆，两长杆与短杆一体成型形成所述U型连接件，且两长杆分别从两中空套管中穿出至通风竖井中，短杆抵接在墙壁内侧上，地泵管导向件固定套设在两长杆上且位于通风竖井中，地泵管导向件上具有刚好容许地泵管穿出的导向通道，导向通道的轴向方向与通风竖井的轴向方向相同。通过该安装结构对地泵管进行了较好的固定安装，且由于中空套管是预埋在墙壁中，施工完成后，可抽出长杆，便于拆除，可重复使用，对中空套管进行封堵，使得其对墙壁造成的损害较小可控。
