【专利】一种水泵辅助转运装置(专利号:201921300709.8)

专利号：201921300709.8
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽颐博水泵科技有限公司
专利分类号：B62B3/04(20060101)

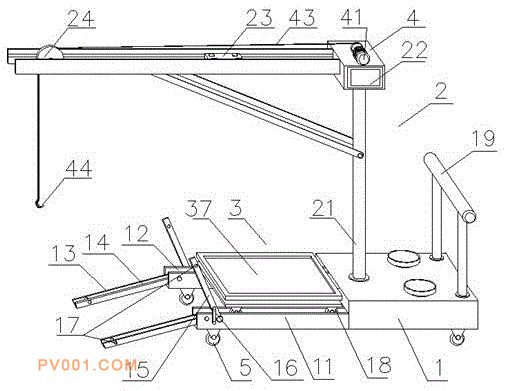

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开一种水泵辅助转运装置，包括有车体、悬吊机构、水泵座，所述悬吊机构设在车体上，所述车体上连接有两个固定臂，所述水泵座设在两个固定臂之间；所述固定臂上均开设有轨道槽，所述轨道槽内的一端还铰接有下降轨条，所述下降轨条上开设有下降槽，所述下降槽与轨道槽相通，所述固定臂的外侧壁上设有固定杆、拉杆，所述固定杆倾斜设置，所述拉杆的下端固定在固定臂的外侧壁上，拉杆的上端固定在固定杆上，所述固定杆以及下降轨条上均开设有螺纹孔；所述水泵座包括有底板以及设在底板上的支撑机构，所述每条轨道槽内均安装有两个万向轮一，四个所述万向轮一均与底板的底部固定连接。本实用新型设计巧妙，具有较强的实用性。
