【专利】一种自动启闭的阀门(专利号:201911292608.5)

专利号：201911292608.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：乐山川天燃气输配设备有限公司
专利分类号：F16K31/126(20060101)

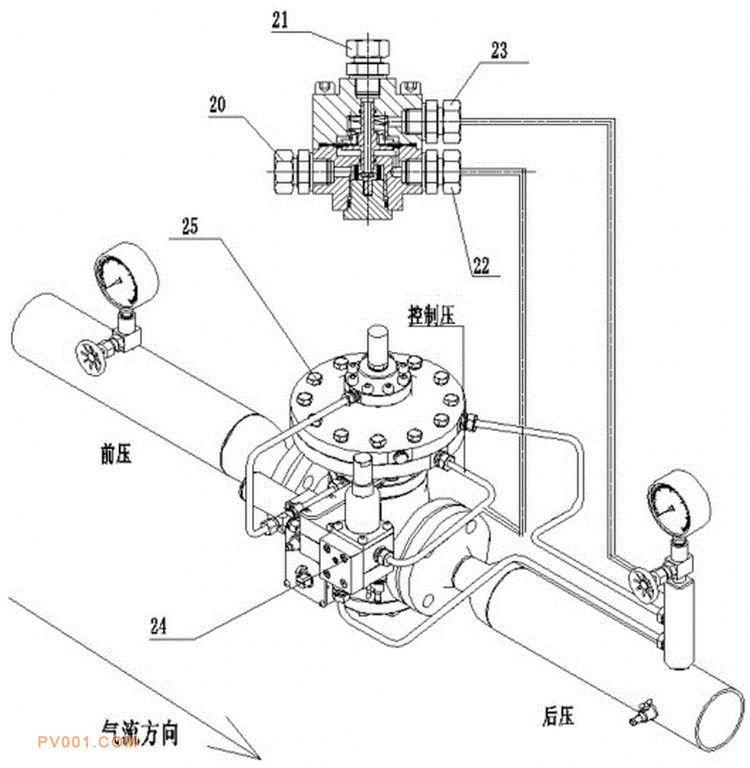

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种自动启闭的阀门，涉及阀门技术领域。本发明包括阀体、阀盖、阀座和阀杆，阀座设置在阀体内部，阀杆一端插入阀体内部，另一端插入阀盖内部；阀体与阀盖之间形成膜片腔，膜片将膜片腔，分隔为上膜腔和下膜腔；阀体上设置有进气口，阀盖上设置有出气口，阀杆为中空阀杆，阀体上设置有控制压接口，控制压接口与下膜腔连通，阀盖上设置有后压接口，后压接口与上膜腔连通。本申请是依靠输气管线上指挥器输出的控制压力和调压阀后管道输出压力，从而实现阀门的自动启闭，当管线内有流量时，控制压会高于后压，使启闭阀打开，管线内无流量时，控制压和后压趋于相等，自动启闭阀在弹簧的作用下关闭。本申请结构简单，成本低。
