【专利】一种利用继电器控制水流的控制阀(专利号:202010023961.X)

专利号：202010023961.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：浦江坦朴电子科技有限公司
专利分类号：F16K3/02(20060101)

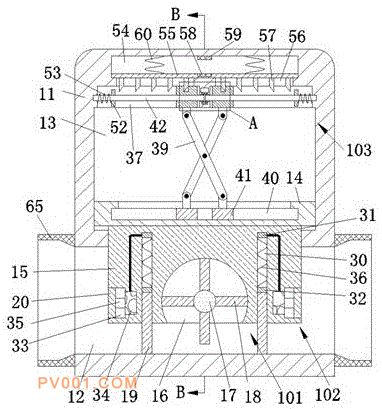

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开的一种利用继电器控制水流的控制阀，包括阀体，所述阀体内下半部分左右贯穿设有通水腔，所述通水腔上侧设有升降腔，所述升降腔内可上下滑动的设有升降板，所述升降板下端固定设有延伸至所述通水腔内的阀控板，所述所述阀控板内中心设有水能装置，所述水能装置内设有位于所述阀控板下端面内中心且开口向下的水轮腔，所述水轮腔前后壁之间可转动的设有水轮轴，本发明通过对输入水和输出水的压力进行检测，通过继电器控制进水端和出水端的开闭，同时根据水的流速来调节水的流量，进而调节水流的流量，进而可根据进水端和出水端的水量自动调节进水和出水，确保进水端和出水端的平衡，实现自动控水，无需人工调节，使用极其方便。
