【专利】一种提升式旋塞阀(专利号:201911343465.6)

专利号：201911343465.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：上海凯科阀门制造有限公司
专利分类号：F16K3/22(20060101)

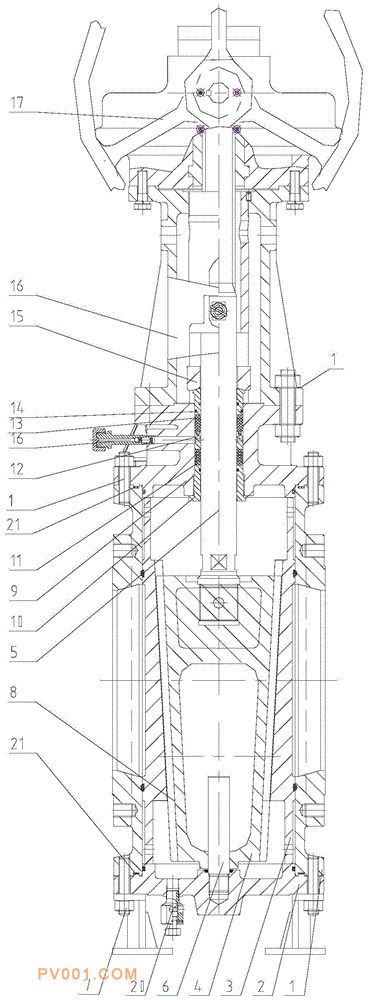

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种提升式旋塞阀，包括阀体、下阀盖、楔形块、旋塞、阀杆、下轴；在阀体的下端螺栓螺母连接下阀盖；在下阀盖的中间的孔内焊接下轴的一端，下轴设置在旋塞的中心位置，旋塞沿下轴上下移动；在阀体与旋塞两侧设置楔形块；楔形块的前后设置凹槽；楔形块在楔形块上的凹槽内上下移动；在旋塞上方螺纹连接阀杆；阀杆用于提升旋塞；本发明的技术效果在于，利用楔形状结构的旋塞，同时，采用上下提升的结构，扩大了阀门的开口，解决了现有技术中的旋塞阀门存在的开口小，流速损失大，同时造成旋塞阀的阻尼系数很大，造成了较大的能量损失的技术问题。
