【专利】一种铝合金变速箱中阀板的加工工艺(专利号:201911306431.X)

专利号：201911306431.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：天津雄邦压铸有限公司
专利分类号：B23P15/00(20060101)

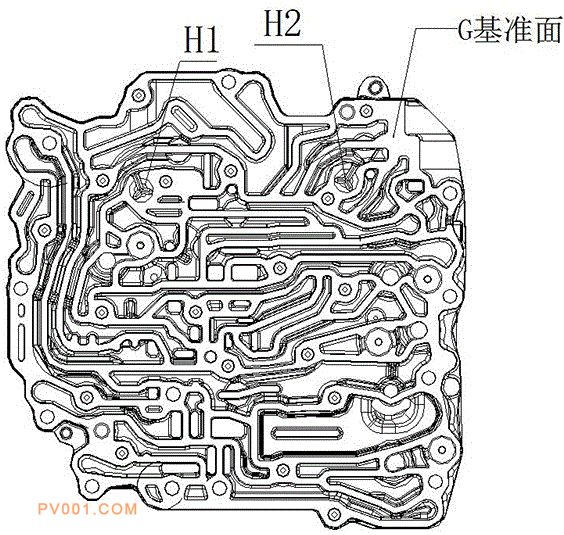

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种铝合金变速箱中阀板的加工工艺，先粗加工A1?A4孔，在A1?A4孔上面钻孔径为12mm的孔；精铰A1?A4孔上面的孔径为12mm的孔；在A1?A4孔下面钻孔径为12mm的孔；用铣刀铣B1槽；钻C1?C3孔；钻D1?D18的螺纹底孔；攻D1?D18螺纹底孔的螺纹；精校E1?E9孔；加工F1?F4孔；半精加工，精加工G基准面；采用G82数控钻孔循环加工H1孔和H2孔，在孔底进行锪面加工时暂停0.1秒；去除G基准面毛刺。本发明先加工其它孔，再加工大面，最后加工H1孔和H2孔，并且增加步骤，即孔底锪面暂停0.1秒。采用本发明的工艺加工之后，其中H1孔的深度和H2孔的深度基本一致，并且在公差范围内稳定，生产效率高。
