【专利】一种三通插装式比例节流阀及其负载控制方法(专利号:201911296377.5)

专利号：201911296377.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：上海立新液压有限公司
专利分类号：F15B13/02(20060101)

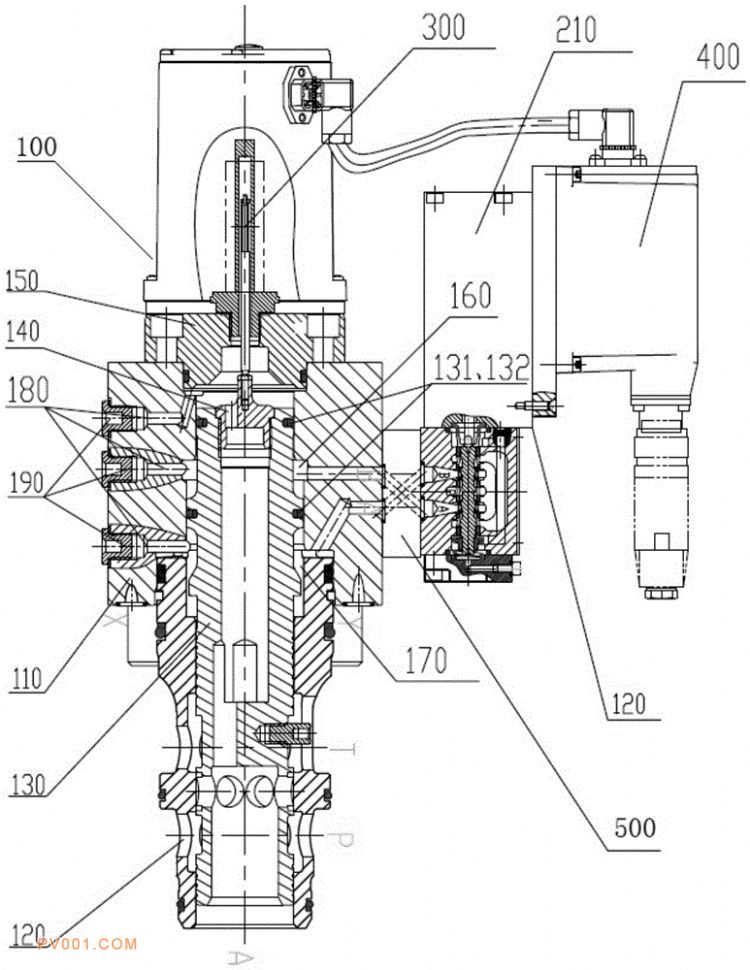

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种三通插装式比例节流阀及其负载控制方法，三通插装式比例节流阀包括主阀，所述三通插装式比例节流阀还包括伺服比例换向阀、位置传感器、比例放大器和换向板，所述位置传感器设置在主阀内，并可感应主阀内的主阀芯的位置，所述比例放大器设置在伺服比例换向阀内，并与伺服比例换向阀内的比例电磁铁连接以及与位置传感器连接，所述换向板分别连接主阀和伺服比例换向阀，负载控制方法包括：通过伺服方向控制连续成比例的调整来调节主阀的流量大小。本发明可对主阀内的流量进行连续成比例的稳定控制，从而使负载得到连续可控的流量，使得主阀可适用在某些高速控制和要求控制精度较高的液压系统中。
