【专利】一种高温石墨密封钛合金球阀(专利号:202010015462.6)

专利号：202010015462.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国船舶重工集团公司第七二五研究所
专利分类号：F16K5/06(20060101)

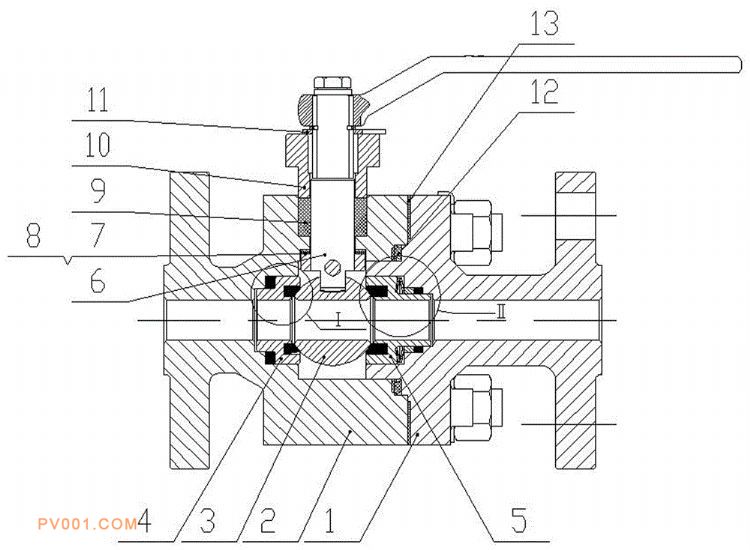

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种高温石墨密封钛合金球阀，包括阀体、球体、左阀座组件、右阀座组件、销轴、阀杆、防吹环、石墨垫、PTFE垫、石墨填料、填料压盖、阀体密封垫、限位块、手柄或驱动装置等部件。本发明采用浮动球和预紧阀座结构相结合的石墨阀座密封形式，具有自润滑效果，有效的降低了球阀的启闭扭矩，保证了球阀在高温耐腐蚀工况下的可靠密封和长寿命工作。
