【专利】一种汽轮机独立控制高压主汽调节阀(专利号:201911297895.9)

专利号：201911297895.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：河北国源电气股份有限公司
专利分类号：F01D17/10(20060101)

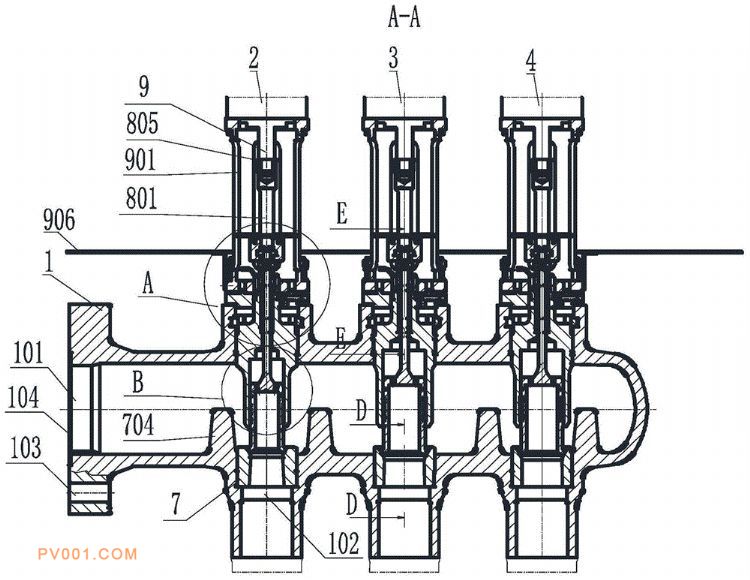

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种汽轮机独立控制高压主汽调节阀，包括阀体，阀体上安装横向布置互相平行的阀门A、阀门B和阀门C，三个阀门具有相同的结构；所述阀体设有进汽口，阀体对应进汽口的上侧开设三个用于安装阀门的导向孔，阀体对应进汽口的下侧开设三个与导向孔同轴相对的出汽孔；所述各阀门均包括导向阀套、阀杆和阀座，导向阀套安装在导向孔内，阀杆穿设在导向阀套的中心通孔内，阀杆的阀尾向上伸出导向阀套并通过联轴器连接油动机，阀杆的阀头配装在导向阀套下部并配合油动机出入导向阀套，阀座对应在阀头下方并固定在出汽孔处；本发明提供了一种汽轮机独立控制高压主汽调节阀，通过彼此独立又能联合工作的组合汽阀设计，实现协调蒸汽流量的功能。
