【专利】一种喷油泵齿轮拉拔工装(专利号:201911408650.9)

专利号：201911408650.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：广西玉柴机器股份有限公司
专利分类号：B25B27/02(20060101)

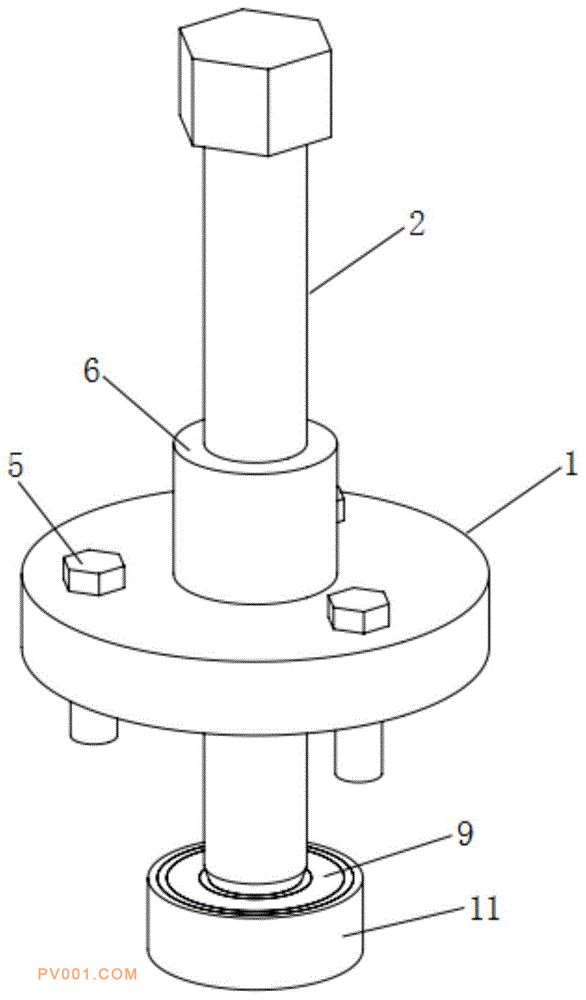

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种喷油泵齿轮拉拔工装，涉及发动机辅助工具的技术领域，解决了现有技术中拆卸效率低且容易损伤喷油泵轮的技术问题。它包括底座和拉拔螺栓，所述底座的底部设有用于插接喷油泵轮中间凸起的插接槽，所述底座上设有多个与喷油泵轮的螺纹孔相对应的安装孔，所述安装孔内安装有定位螺栓，所述底座的顶部设有与其为一体式结构的加长座，所述加长座内设有一贯通插接槽的螺孔，所述拉拔螺栓安装在螺孔中；所述拉拔螺栓的端部设有一柱体，所述柱体上安装有保护组件。本发明结构合理、操作简单，在拆卸喷油泵轮时不仅拆卸速度快、效率高，且还可避免喷油泵轮受到损坏。
