【专利】一种双振子自激泵(专利号:201910191215.9；109882380B)

专利号：201910191215.9;109882380B
专利状态：有权
专利类型：[发明授权]
专利申请人：浙江师范大学
专利分类号：F04B43/04(20060101)

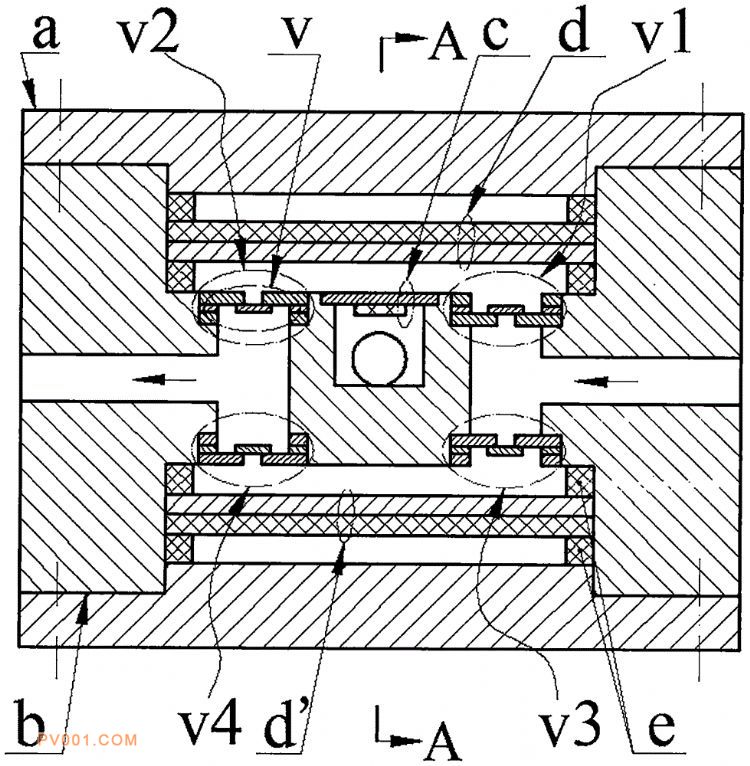

专利摘要：公开（公告）日:2020-04-21摘要:本发明属于微流体传输与控制领域，具体涉及一种双振子自激泵。泵体内装有传感器，泵体上下进口阀腔与其内所粘接的碟形阀分别构成上下进口阀、上下出口阀腔与其内所粘接的碟形阀分别构成上下出口阀，碟形阀由压环、阀片和阀座粘接而成；泵体上下两侧都装有泵盖，泵盖经密封圈将上下腔振子分别压接在泵体的上下体腔内，上腔振子和下腔振子都由基板和压电片粘接而成，传感器和上下腔振子经不同导线组与电源相连；上下腔振子、密封圈、上下进口阀及上下出口阀构成并联的上下泵腔；电源输出直流电压，流体压力达到极值时电源输出电压和上下腔振子变形方向换向。优势：根据泵腔流体压力变化状态自动形成激励频率，阀的效率高，输出能力和控制精度高。
