【专利】一种新型风泵消声器(专利号:201920787673.4)

专利号：201920787673.4
专利状态：有权
专利类型：[实用新型]
专利申请人：陕西工大福山科技工程有限公司
专利分类号：F04D29/66(20060101)

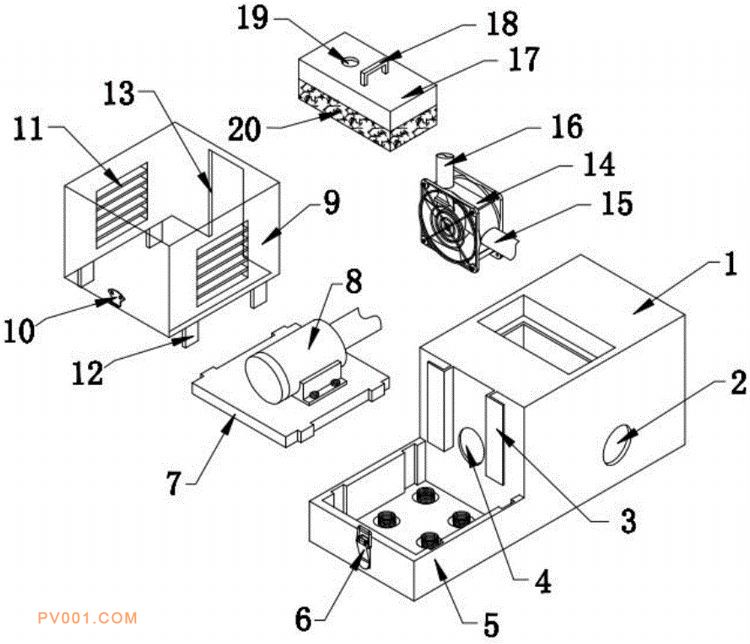

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种新型风泵消声器，包括消声箱体、风泵电机、风泵本体和下端呈开口设置的防护箱，所述底座槽内腔底部设有四组减震弹簧，所述风泵电机底部的底座固定在安装板上，所述风泵电机的主轴贯穿消声箱体左侧的圆孔并连接于风泵本体内的叶轮，所述开口槽内设有密封板，所述密封板的底部连接有隔音棉层，所述风泵本体侧边的进气管贯穿伸出消声箱体侧边的侧边限位圆孔。本实用新型使得风泵电机被完全保护起来，同时也起到对风泵电机工作产生噪声的隔绝作用；风泵电机工作时安装板产生的震动可通过四组减震弹簧进行减震；消声箱体和隔音棉层起到风泵本体的消声作用。
