【专利】一种用于故障状态下阀门自动复位的气动控制系统(专利号:201921045509.2)

专利号：201921045509.2
专利状态：有权
专利类型：[实用新型]
专利申请人：凯泰阀门(集团)有限公司
专利分类号：F16K31/12(20060101)

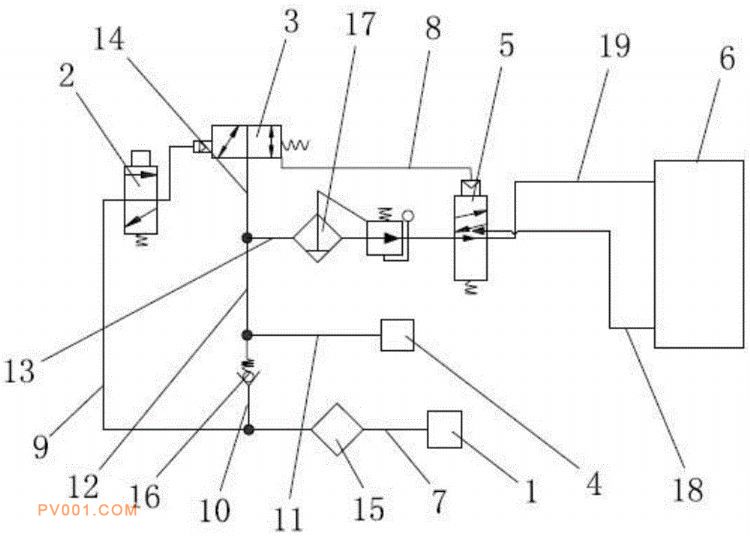

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种用于故障状态下阀门自动复位的气动控制系统，涉及到气动控制系统技术领域，包括气源装置、三通电磁阀、锁定阀、储气罐、五通气控阀、气缸，第一管路的一端与气源连接，另一端分隔开形成第一支管路和第二支管路，第一支管路通过三通电磁阀与锁定阀连接，第二支管路的一端分隔开形成第三支管路和第四支管路，第三支管路远离第二支管路的一端与储气罐连接，第四支管路的一端分隔开形成第五支管路和第六支管路，第五支管路远离第四支管路的一端与五通气控阀连接，第六支管路远离第四支管路的一端与锁定阀，锁定阀与五通气控阀连接，五通气控阀与气缸连接。具有在失电失气故障状态下使阀门自动开关复位的特点。
