【专利】单旋片式流体真空泵(专利号:201921390249.2)

专利号：201921390249.2
专利状态：有权
专利类型：[实用新型]
专利申请人：吴新造
专利分类号：F04C18/344(20060101)

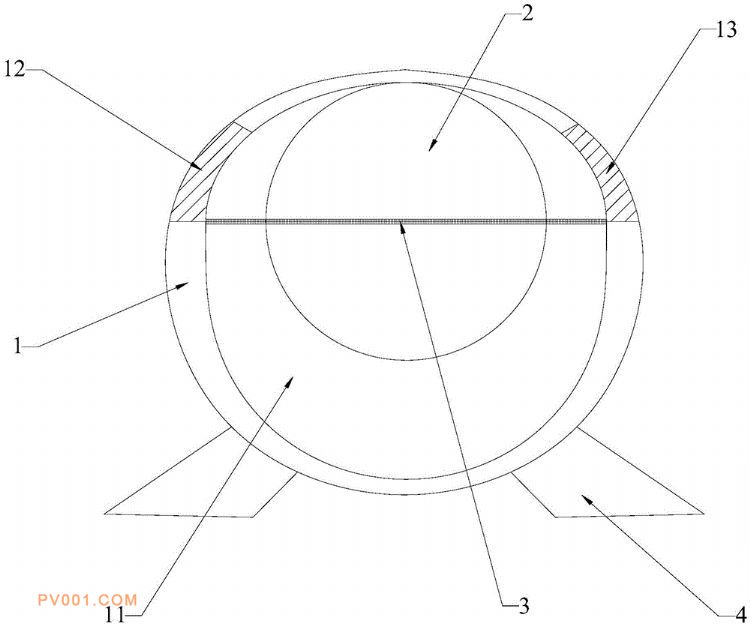

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种单旋片式流体真空泵；包括泵体、转子和旋片；所述泵体内设有泵腔；所述转子偏心的安装在泵腔内；所述转子的轴部设有滑槽；所述旋片滑动连接于滑槽，使得转子通过滑槽带动旋片在泵腔内转动；所述泵腔的任一通过转子中心的内径长度均与旋片的长度相同，使得旋片在泵腔内转动时，将泵腔分隔成体积不断变化的2个空间；所述泵体设有进口和出口，所述泵腔通过进口和出口与外部连通；当旋片旋转至与转子偏置方向垂直时，所述进口和出口均位于转子偏置一侧的空间内。由于无弹簧设置，转子槽内为一个旋片，旋片为一个整体增强做功压力，增大泵体内净空间，增加做功效率，且结构简单，降低成本。
