【专利】深井泵防转导叶串(专利号:201921415194.6)

专利号：201921415194.6
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江大元泵业股份有限公司
专利分类号：F04D29/44(20060101)

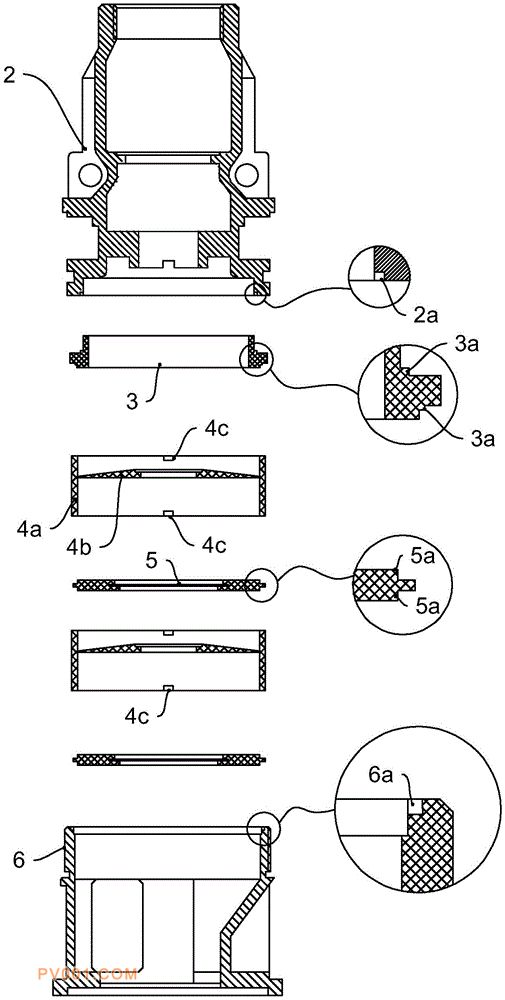

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型属于水泵技术领域，具体涉及一种深井泵防转导叶串，包括进水节、出水节，进水节和出水节之间压紧有调整垫圈、导叶和盖板，所述进水节上端开口内壁设置卡槽一，出水节下端开口内壁设置卡槽二，导叶的上下端内壁均设置有卡槽三；所述调整垫圈、盖板的正反面外壁均设有对应的卡块；所述出水节、调整垫圈、盖板、导叶、进水节形成一个凹凸配合的导叶串整体，其内腔用于安装转动的叶轮串。本实用新型提供的深井泵防转导叶串，利用凹凸槽相卡的原理来固定导叶、盖板等一系列零件，进水节、出水节对泵组件只要施加一点正常的压力，整个导叶串不会相对旋转，这样既不会压碎塑料件；也不会因压力过大会将导叶串组件压弯，造成水泵卡死。
