【专利】一种暗杆闸板阀开度指示器(专利号:201921275995.7)

专利号：201921275995.7
专利状态：有权
专利类型：[实用新型]
专利申请人：胡涛
专利分类号：F16K31/53(20060101)

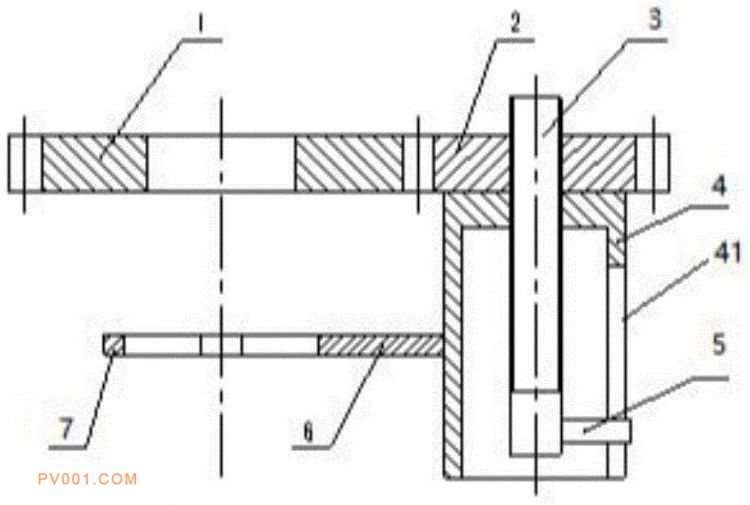

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种暗杆闸板阀开度指示器，包括：大齿轮、小齿轮、螺杆、筒体、指示杆和连接件；在所述筒体的上方设置小齿轮；所述小齿轮的圆心与筒体的圆心在同一条轴线上；在所述筒体的侧面开设导槽；在所述筒体的中心设置螺杆，且螺杆穿过筒体的上端中心，并且一直延伸穿过小齿轮内孔；所述小齿轮内孔与螺杆之间通过螺纹连接；在所述螺杆的侧面底端设置指示杆，且指示杆的另一端设置在导槽内；在所述导槽相对面的筒体上设置连接件。本装置设计合理，使用便利，功能多样，将暗杆闸板阀手轮的转动转换成螺杆的直线运动，通过指示杆所处位置可以直观的显示暗杆闸板阀的开关状态及开度大小。
