【专利】双吸蜗壳抽芯式长轴泵(专利号:201921354250.X)

专利号：201921354250.X
专利状态：有权
专利类型：[实用新型]
专利申请人：上海连成(集团)有限公司
专利分类号：F04D1/00(20060101)

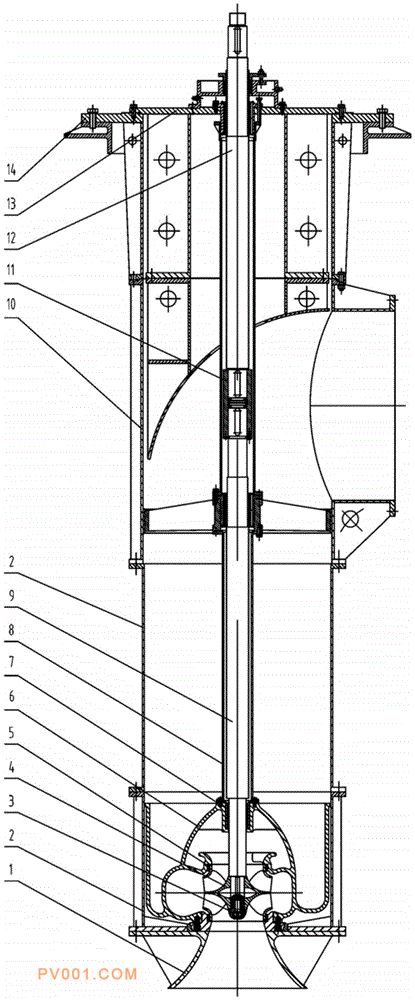

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种双吸蜗壳抽芯式长轴泵，该泵包括双流道蜗壳，为中心对称结构；双吸叶轮，位于双流道蜗壳中；叶轮轴，双吸叶轮固定于叶轮轴的下端，且随叶轮轴一起旋转；水导轴承，与双流道蜗壳固定连接，水导轴承用于径向支撑叶轮轴，与叶轮轴固定连接的双吸叶轮通过水导轴承相对于双流道蜗壳旋转；传动轴，与叶轮轴同轴布置，且传动轴在叶轮轴上方；联轴器，叶轮轴和传动轴通过联轴器连接成一体，联轴器为套筒联轴器；以及抽芯部件，传动轴的上端与抽芯部件固定连接，抽芯部件与底座可拆卸地固定连接。本实用新型在追求高效的同时注重高效区域的宽广，使泵在整个工作范围内运行时都处于高效状态，即提高泵的综合运行效率。
