【专利】一种罗茨式氢气循环泵的进出气口结构(专利号:201921106010.8)

专利号：201921106010.8
专利状态：有权
专利类型：[实用新型]
专利申请人：烟台东德实业有限公司
专利分类号：F04C29/12(20060101)

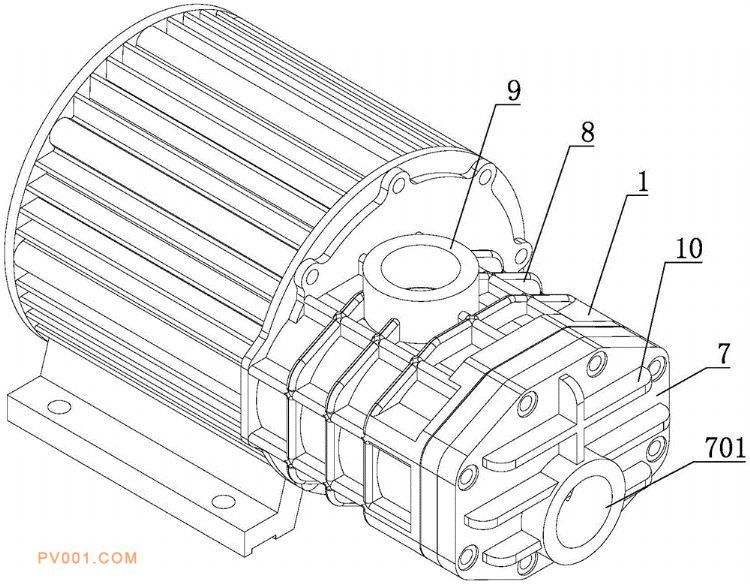

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种罗茨式氢气循环泵的进出气口结构，包括：泵体，泵体内设有转子腔，转子腔内设有相互配合的主动转子和从动转子，主动转子和从动转子分别设有四个罗茨叶片，泵体设有和转子腔相连通的出气口，主动转子和从动转子靠近出气口位置与泵体内壁形成出气腔，出气腔包括轴向出气部和径向出气部，径向出气部和泵体的出气口相对应连通。本实用新型结构设计合理，进气口沿转子的轴向进气端设置，且进气口的形状根据四个罗茨叶片的型线进行设计，使两个转子能够获得最佳的进气效率，确保流畅进气；出气口设置在转子的径向位置，并沿两个转子的罗茨叶片的型线设置，使出气口正好对应两个转子的罗茨叶片相分离的排气位置。
