【专利】一种电动执行机构用阀位反馈装置(专利号:201921330337.3)

专利号：201921330337.3
专利状态：有权
专利类型：[实用新型]
专利申请人：上海依和电力科技有限公司
专利分类号：F16K31/04(20060101)

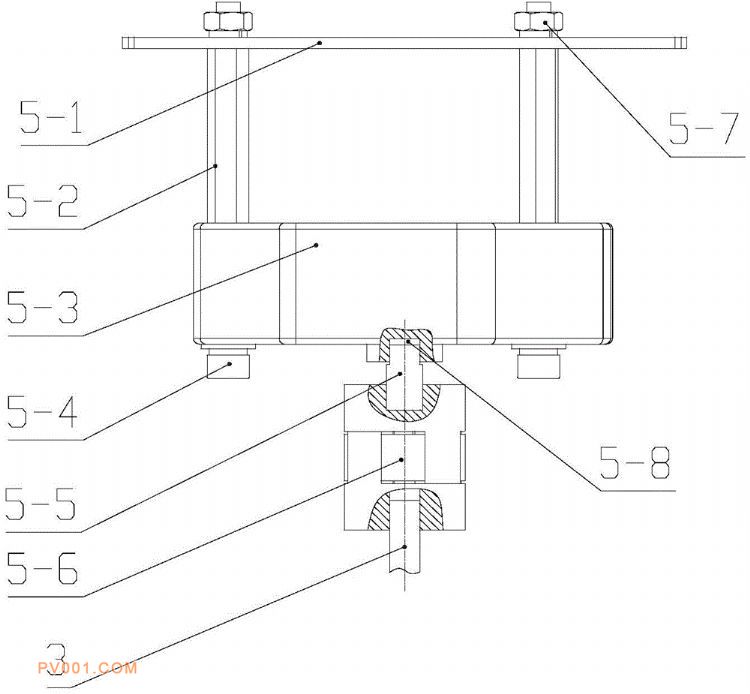

专利摘要：公开（公告）日:2020-04-21摘要:一种电动执行机构用阀位反馈装置，包括反馈装置支撑板、绝对编码器、连接轴和隔离柱。所述的弹性联轴器一端与电动执行机构反馈轴相连，另一端与连接轴相连，所述连接轴另一端插入所述绝对编码器的输入轴孔内；所述绝对编码器用螺栓固定在隔离柱带内螺纹一端，隔离柱外螺纹一端穿过反馈装置支撑板上的编码器固定孔，用螺母紧固；所述反馈装置用螺栓固定在执行机构阀位反馈装置固定柱上。采用该装置对不同电动执行机构改造后可以采用一种电动执行机构控制箱对其进行控制，解决了现场因电动执行机构品牌和种类繁多，需要大量不同电动执行机构电路板等控制部分的备品备件问题。
