【专利】一种氢气循环泵及电机总成(专利号:201921106037.7)

专利号：201921106037.7
专利状态：有权
专利类型：[实用新型]
专利申请人：烟台菱辰能源有限公司
专利分类号：F04C23/02(20060101)

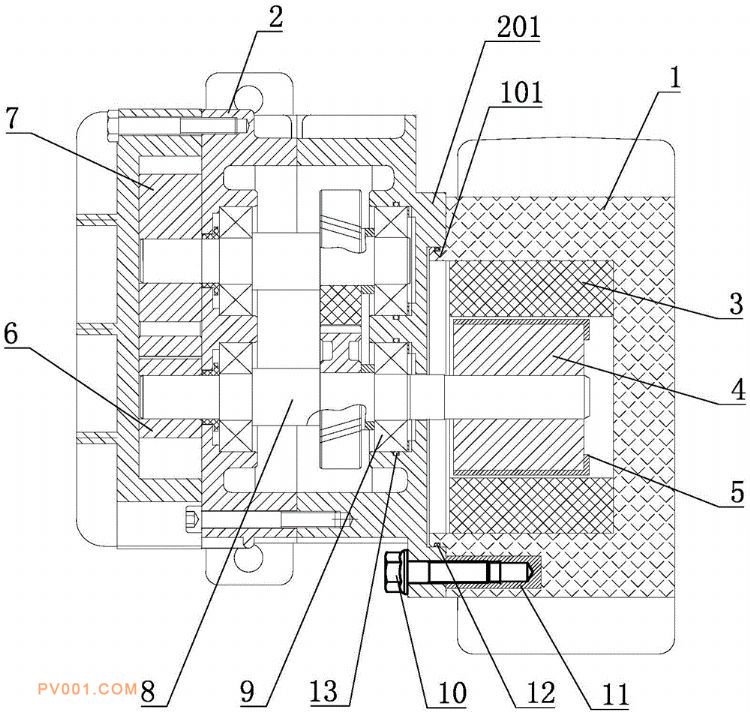

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种氢气循环泵及电机总成，包括电机和氢气循环泵，电机的外壳设为一体式结构，且外壳和氢气循环泵的泵体密封相连；电机的外壳内部设有定子和转子，定子和外壳设为一体式结构，定子封装在外壳的内部，转子表面和定子相对的径向位置设有防爆壳；氢气循环泵的泵体内设有主动转子和从动转子，主动转子和主动轴相连，主动轴从泵体穿出直接和电机内的转子相连。本实用新型结构设计合理，电机的外壳和后端盖设为一体式结构，并采用防爆材质，电机内的定子与外壳一体成型并进行防爆处理，而且电机转子直接压装在氢气循环泵的转子轴上，转子也进行相关的防爆处理，提高了产品的防爆性能。
