【专利】一种常闭式电磁阀(专利号:201921203004.4)

专利号：201921203004.4
专利状态：有权
专利类型：[实用新型]
专利申请人：河源市柏尔科技有限公司
专利分类号：F16K31/06(20060101)

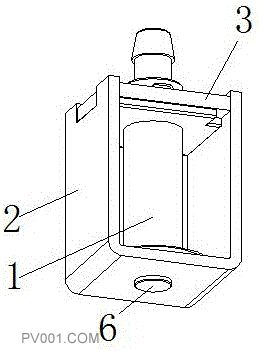

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及电磁阀技术领域，尤其为一种常闭式电磁阀，包括线架，所述线架的外部固定安装有外框，所述外框的顶部固定安装有铁片，所述线架的内部固定安装有垫片，所述垫片的下方固定安装有铁芯，所述线架的底部固定安装有集磁铁，所述垫片位于线架内部的顶部，所述垫片的内部呈凹面型，所述外框的形状为倒U型，所述外框底部的拐角为弧形，所述线架表面的两侧均延伸至有第一凸台；本实用新型通过改变铁芯的尺寸，使铁芯通过倒钩结构卡紧垫片，使垫片不易脱落，从而取代点胶工艺，降低了产品的报废率，并无需工作人员对垫片进行点胶作业，降低了工作人员的劳动强度，减少了产品的生产成本。
