【专利】一种泵用机械轴封结构(专利号:201921348054.1)

专利号：201921348054.1
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡高卓流体设备有限公司
专利分类号：F04D29/10(20060101)

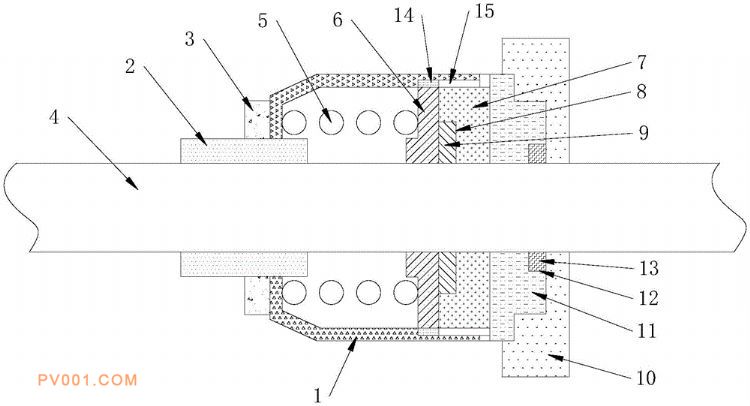

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型属于机械密封技术领域，尤其为一种泵用机械轴封结构，包括动环座，所述动环座的一侧壁贯穿设置有轴套，所述轴套的外侧壁套设固定有挡环，所述挡环的一侧壁与动环座的一侧壁固定连接，所述轴套内贯穿固定有传动轴，所述动环座的一侧壁内壁固定有弹簧，所述弹簧远离轴套的一端固定有固定片，所述固定片滑动连接在动环座内，所述固定片远离弹簧的一侧壁设置有动环本体。本实用新型通过在动环座内设置弹簧，轴套带动挡环往内移动时，可以使动环座往内运动，在弹簧的作用下，可以使动环本体紧密贴合在静环本体上，从而可以使其形成摩擦副，密封性能较好，通过设置动环密封圈和静环密封圈，可以进一步的提高的密封性能。
