【专利】一种静音效果好的调节阀静音外装组件(专利号:201921282297.X)

专利号：201921282297.X
专利状态：有权
专利类型：[实用新型]
专利申请人：启东市金猴除尘成套设备有限公司
专利分类号：F16K47/02(20060101)

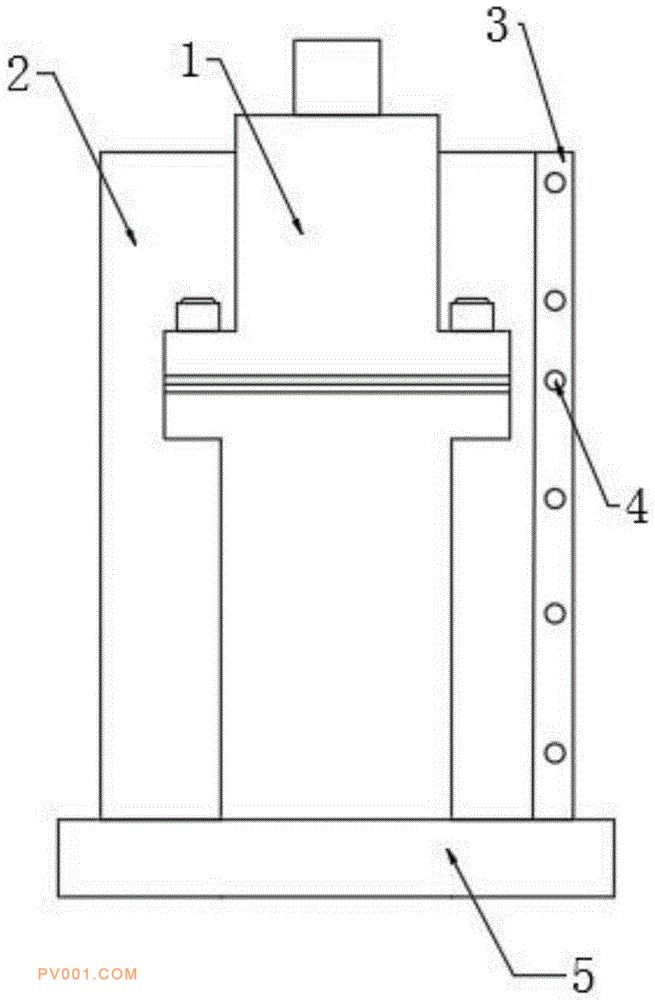

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种静音效果好的调节阀静音外装组件，包括调节阀主体，调节阀主体的外部套设有静音组件，静音组件包括防护罩，防护罩的一侧固定设置有多孔板，多孔板的一侧固定设置有静音板，静音板一侧固定设置有海绵，海绵的一侧固定设置有橡胶垫多孔板的内部设置有多个交错排布的圆孔。本实用新型调节阀主体的外部社会自由静音组件，可以很好的进行隔音，设有的多孔板内部设置有多个交错排布的圆孔，交错设置的圆孔可以更好的衰弱声音的传递，达到静音的效果，同时设有的静音板内部设有空腔，可以进一步的隔音，同时设有的隔音棉和橡胶垫均可以进行声音传递的阻挡。
